《2025年启航新课堂九年级物理全一册人教版》

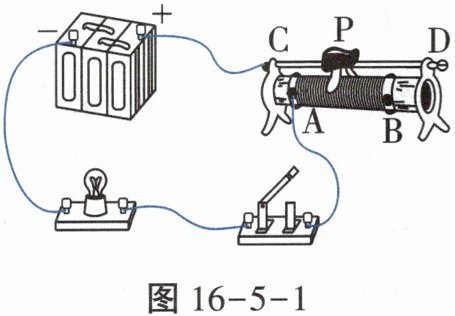

1. 请在图16-5-1中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。

答案：

2. 滑动变阻器的铭牌上标有“20Ω 2A”字样。其中“20Ω”指的是AB(填符号)两接线柱间的电阻值。

答案： AB

3. 根据上面的连接方式,闭合开关前,滑片P应滑到B(选填“A”或“B”)端。

答案： B

4. 在电路连接完成后闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭。实验操作中的不当之处可能是将滑动变阻器的CD(填符号)两个接线柱接入了电路。

答案： CD

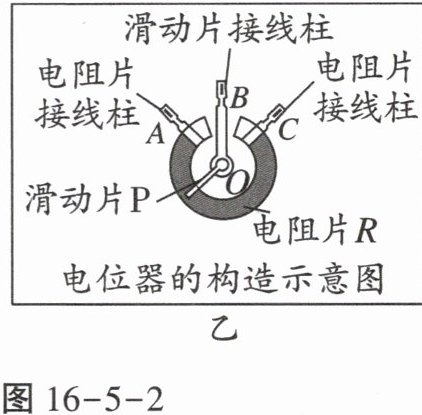

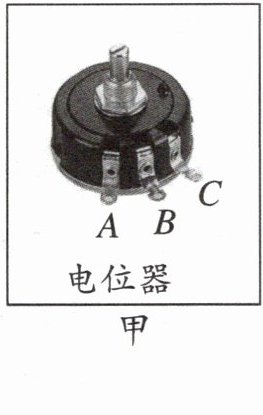

1. 电位器的构造：如图16-5-2甲所示是电位器的结构示意图,电阻片R的两端分别与接线端A、C相连,滑动片P的一端通过转轴O与接线端B相连,另一端与电阻片R接触良好,并能绕转轴O在电阻片R上滑动。

答案：

2. 电位器的工作原理：如图16-5-2乙所示,电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的长度来改变电阻,进而改变电流,改变小灯泡的亮度。

答案： 长度

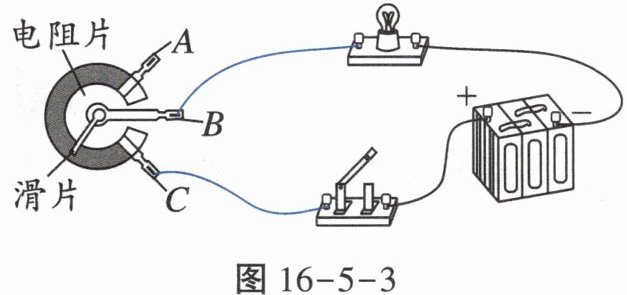

如图16-5-3所示,请选择电位器A、B、C三个接线端其中的两个连入电路中,要求顺时针旋转滑片时,灯泡变暗。

答案：

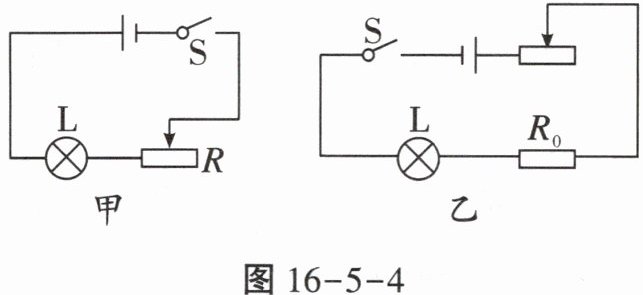

如图16-5-4甲所示是两个同学设计的台灯调光电路,老师认为图乙方案更好一些,理由是_____。

答案： 串联一个定值$R_0,$防止滑动变阻器移动到最左端时,电路中电流过大,对灯泡起到保护作用
