《2025年启航新课堂九年级物理全一册人教版》

6. (2024江西)生活中常用干电池作为 电源,它是提供电压的装置,电压是电路中形成 电流的原因。

答案： 电源 电流

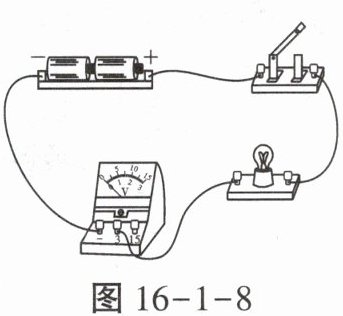

7. 如图16-1-8所示,用两节新干电池作电源,电路无连接故障,闭合开关后,电压表的示数约为 3V(选填“1.5”“3”或“0”),小灯泡 不能(选填“能”或“不能”)正常发光。

答案： 3 不能

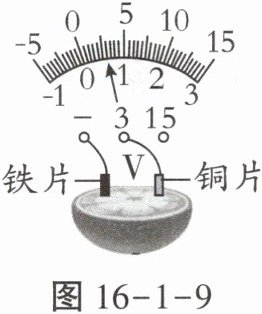

8. (2024淮安)如图16-1-9所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。用电压表测量电压,该水果电池电压为 0.6V,水果电池是将 化学能转化为电能。该水果电池正极是 铜片(选填“铁片”或“铜片”)。

答案： 0.6 化学 铜片

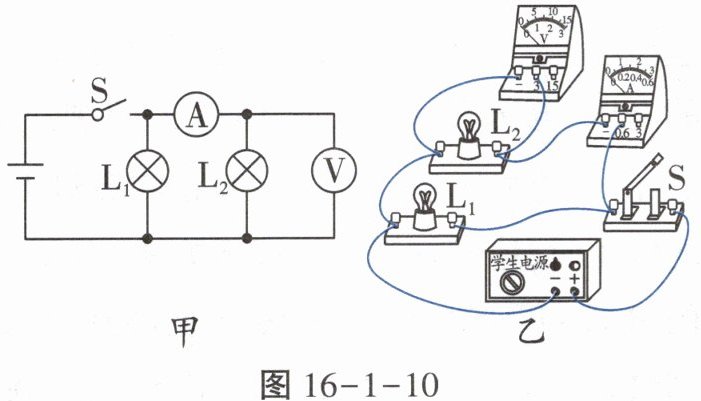

9. 如图16-1-10甲所示,已知电源电压为3V,通过灯泡$L_1、$$L_2$的电流分别为1A和0.5A,请根据电路图在图16-1-10乙中用笔画线代替导线连接实物图。(电表选择合适的量程,导线不交叉)(如图)_____

答案：

10. (2024重庆西附期中)如图16-1-11所示的电路,电源电压不变,闭合开关S,电路正常工作,一段时间后,发现其中一个电压表示数变大,则 (C)

答案： C

11. 如图16-1-12所示的电路,关于电压表、电流表、灯泡的连接方式,下列说法正确的是 (B)

答案： B

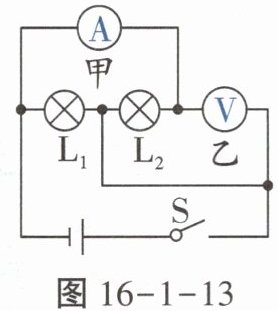

12. 如图16-1-13所示,开关S闭合后,小灯泡$L_1、$$L_2$均正常工作,在甲、乙位置填上合适的电表。(如图)甲：电流表；乙：电压表

答案： 甲：电流表；乙：电压表

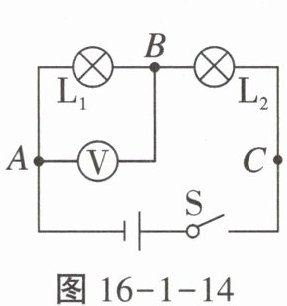

13. 如图16-1-14所示,灯$L_1$与$L_2$串联在由三节干电池组成的电源上,先用电电压表测灯$L_1$两端的电压为2.6V,则选用的电压表的量程应是 0~3V。若测电源电压时,只将电压表接B的一端改接到C,这种接法 不正确(选填“正确”或“不正确”),理由是 电压表的量程偏小;若测灯$L_2$两端的电压时,只将电压表接A的一端改接到C,这种接法 不正确(选填“正确”或“不正确”),理由是 电压表的正、负接线柱接反了。

答案： 0~3V 不正确 电压表的量程偏小 不正确 电压表的正、负接线柱接反了
