《2025年启航新课堂九年级物理全一册人教版》

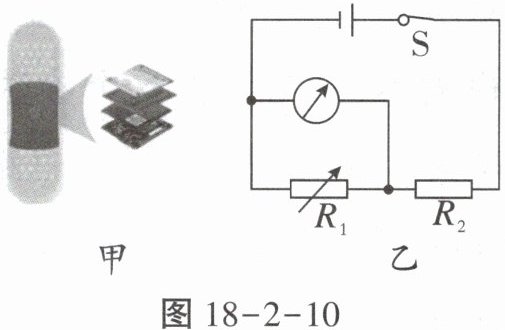

9. 小林受穿戴式“智能体温计”(如图18-2-10甲所示)的启发,设计了一个如图18-2-10乙所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻$R_{1}$的阻值随温度的升高而增大,定值电阻$R_{2}$起保护电路的作用。下列分析正确的是(D)A. 该电路中的电表是电流表 B. 温度变化时,$R_{2}$两端的电压不变 C. 温度升高时,电路中的电流变大 D. 温度降低时,电路的总功率变大

答案： D

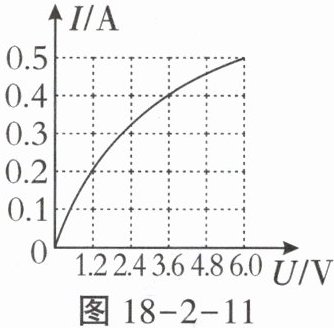

10.(2024自贡)如图18-2-11所示是灯泡L的I-U图像,结合图像分析,下列说法正确的是(C)A. 当通过灯泡L的电流为0.2A时,工作1min消耗的电能是0.24J B. 当通过灯泡L的电流为0.3A时,其电功率为0.72W C. 将两个完全相同的灯泡L并联在3.6V的电源两端,电路的总功率为2.88W D. 将灯泡L和6Ω的定值电阻串联在6V的电源两端,电路的总电阻为18Ω

答案： C

11. 如图18-2-12所示的电路,电源电压恒定,电阻$R_{1}= 6Ω$,$R_{2}= 24Ω$,当开关$S_{1}$、$S_{2}$断开,$S_{3}$闭合时,电流表示数为0.2A,则电源电压为______V;当开关$S_{1}$、$S_{2}$闭合,$S_{3}$断开时,$R_{1}和R_{2}$______联,此时电路消耗的总功率为______W。6；并；7.5

答案： 6；并；7.5

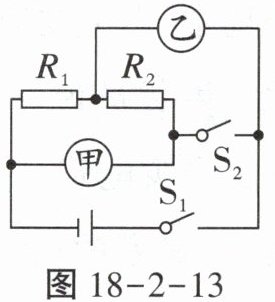

12.(2024巴蜀中学月考)如图18-2-13所示的电路,电源电压保持不变,当开关$S_{1}$闭合、$S_{2}$断开,甲、乙为电流表时,两表示数之比是$I_{甲}:I_{乙}= 2:5$,则电阻$R_{1}:R_{2}= $______;当开关$S_{1}$、$S_{2}$闭合,甲、乙两表为电压表时,则电阻$R_{1}$、$R_{2}消耗的电功率之比为P_{1}:P_{2}= $______。2:3；2:3

答案： 2:3；2:3

13. 在如图18-2-14所示的电路中,电源电压保持不变,电阻$R_{1}= 20Ω$,只闭合开关$S_{1}$时,电流表示数为0.3A;只闭合开关$S_{2}$时,电流表示数为0.1A。(1)电源电压是多少?(2)电阻$R_{2}$的阻值是多少?(3)当闭合哪些开关时,电路中的总功率最大?此时电路的总功率是多大?_____

答案：
解:
(1)只闭合开关$S_{1}$时,只有$R_{1}$工作,电源电压:$U_{总}= IR_{1}= 0.3A×20Ω= 6V$;
(2)只闭合开关$S_{2}$时,$R_{1}$、$R_{2}$串联,电路的总电阻:$R_{总}= \frac{U_{总}}{I_{总}}= \frac{6V}{0.1A}= 60Ω$,电阻$R_{2}$的阻值:$R_{2}= R_{总}-R_{1}= 60Ω-20Ω= 40Ω$;
(3)只闭合开关$S_{1}$、$S_{3}$时,$R_{1}$、$R_{2}$并联,电路中的总功率最大,电流表测量干路的电流,$R_{2}$两端的电压:$U_{2}= U_{1}= U_{总}= 6V$,通过$R_{2}$的电流:$I_{2}= \frac{U_{2}}{R_{2}}= \frac{6V}{40Ω}= 0.15A$,电路中的总电流:$I_{总}'= I_{1}+I_{2}= 0.3A+0.15A= 0.45A$,所以电路的最大功率:$P_{总}'= U_{总}I_{总}'= 6V×0.45A= 2.7W$。
