《2025年启航新课堂九年级物理全一册人教版》

3. (2024牡丹江)两个电阻串联在电路中$,R_1= 10Ω,R_2= 20Ω。$$R_1$两端的电压为1V,通过$R_1$的电流为$0.1A,R_2$两端的电压为2V,通电$5min,R_1$上产生的热量为30J。

答案： 0.1 2 30

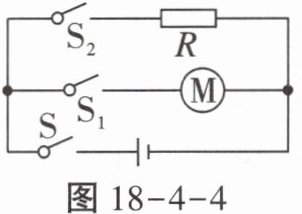

4. (2024福建)小闽设计的车载可加热果蔬搅拌机工作电路图如图18-4-4所示。电热丝R的阻值为4Ω,电动机标有“12V 24W”字样。闭合开关S、$S_1,$电动机正常工作。求：(1)电源电压；(2)闭合开关S、$S_1,$电动机1min内消耗的电能；(3)闭合开关S、$S_2,$通电100s电热丝R产生的热量。_____

答案：
解:
(1)闭合开关S、$S_1,$电路为电动机的简单电路,此时电动机正常工作,电源电压:U= U_额= 12V；
(2)闭合开关S、$S_1,$电动机1min内消耗的电能:W= Pt= 24W×60s= 1440J；
(3)闭合开关S、$S_2,$通过电热丝R的电流：I= U/R= 12V/4Ω= 3A,通电100s电热丝R产生的热量：$Q= I^2Rt= (3A)^2×4Ω×100s= 3600J。$

例4 一个“220V 440W”的电动机,线圈电阻为10Ω,它正常工作1min消耗的电能为$$2.64×10^4$J,$产生的热量为$$2.4×10^3$J,$转化成的机械能为$$2.4×10^4$J,$该电动机的效率约为91%(精确到1%)；当该电动机的叶片停止转动时,通过它的电流为22A。

答案： $2.64×10^4$ $2.4×10^3$ $2.4×10^4$ 91% 22

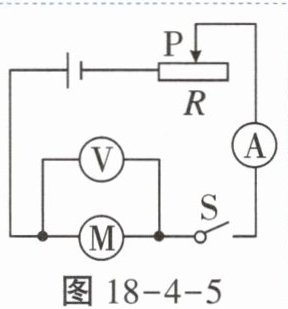

5. 如图18-4-5所示,电源电压恒为10V,滑动变阻器R的最大阻值为20Ω,直流电动机M的额定电压为6V,线圈电阻为2Ω。当闭合开关S,滑片P移到中点时,电动机刚好正常工作,电动机主要将电能转化为机械能,此时电路中的电流为0.4A,整个电路通电100s产生的内能为192J。

答案： 机械能 0.4 192

例5 下列属于防止电流热效应产生危害的实例是(B)A.家里使用电热水壶烧水 B.电视机利用后盖的小孔散热 C.家里使用电饭锅煮饭 D.小佳的妈妈使用电熨斗熨衣服

答案： B

6. 下列情况中,不属于防止电热产生危害的是(D)A.电脑主板的CPU上有小风扇 B.与空调相连的导线很粗 C.电动机外壳有许多散热片 D.家电长时间停用,隔一段时间应通电一次

答案： D

1. (2024菏泽)下列家用电器,利用电流的热效应工作的是(D)A.电冰箱 B.洗衣机 C.电脑 D.电饭煲

答案： D
