《2025年启航新课堂九年级物理全一册人教版》

4.定值电阻甲标有“10Ω 0.9A”字样,定值电阻乙标有“15Ω 0.8A”字样。把它们串联在电路中,电路的总电阻是25Ω,通过甲、乙两电阻的电流之比是1:1,两端的电压之比是2:3,为确保电路安全,电路两端允许加的最大电压为20V;把它们并联在电路中,电路的总电阻为6Ω,通过甲、乙两电阻的电流之比是3:2,两端的电压之比是1:1,为了确保电路安全,干路电流最大为1.5A。

答案： 25 1:1 2:3 20 6 3:2 1:1 1.5

5.(2024 重庆一中期中)如图所示的电路,电源电压保持不变,a、b、c三处可分别接入电流表或电压表。闭合开关$S,R_1$和$R_2$串联,则电表b为电流(选填“电压”或“电流”)表,此时a、c两表的指针偏转角度相同;若想让$R_1、$$R_2$并联,则a、c两表的示数之比为4:5。

答案： 电流 4:5

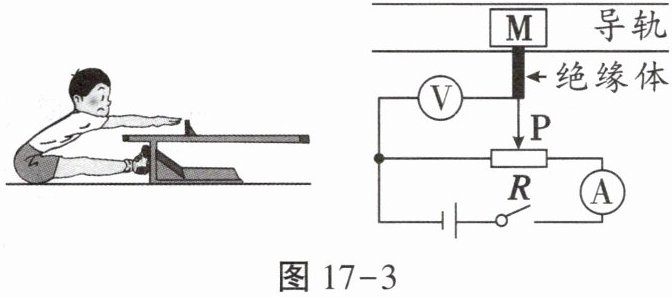

6.(2024 巴蜀中学月考)如图所示是某物理兴趣小组设计的简易坐位体前屈测试仪的测试示意图、简化原理图。电源电压恒为9V。测试过程中,向前推动测试仪的滑块,相当于移动滑动变阻器的滑片。当滑片在最左端时,电压表的示数为0V;当滑片P向右移动时,电流表的示数不变(选填“变大”“变小”或“不变”)。

答案： 0 不变

1.下列估测中,最符合实际情况的是(D)

A.家用空调的电流约为0.1A
B.手电筒中的电流约为50mA
C.家庭电路中的电压为120V
D.一节干电池的电压为1.5V

答案： D

2.关于电流、电压和电阻,下列说法中正确的是(A)

A.电路中有电流时,电路两端一定有电压
B.导体两端的电压为0时,导体的电阻也为0
C.电阻一定时,电阻两端电压与通过它的电流成正比
D.导体电阻的大小由它两端电压和通过它的电流的比值决定

答案： A

3.(2024 重庆一中期中)关于电表使用及电阻的知识,下列说法错误的是(A)

A.允许把电流表直接连到电源的两极
B.电压表正常使用时应与被测用电器并联
C.两个电阻串联相当于增加了导体的长度
D.并联电路的总电阻小于任何一个分电阻

答案： A

4.(2024 南开中学期中)如图所示,忽略温度对灯泡电阻的影响$,L_1$的电阻为$R,L_2$的电阻为2R。闭合开关,通过电流表$A_1、$$A_2$的电流分别为$I_1、$$I_2,$灯泡$L_1、$$L_2$两端的电压分别为$U_1、$$U_2,$则(B)
$A.I_1:I_2= 1:2,U_1:U_2= 1:1$
$B.I_1:I_2= 2:1,U_1:U_2= 1:1$
$C.I_1:I_2= 2:1,U_1:U_2= 1:2$
$D.I_1:I_2= 1:2,U_1:U_2= 1:2$

答案： B
