《2025年启航新课堂九年级物理全一册人教版》

变式练习2. 小明家2月底电能表的读数为08316,3月底电能表的读数如图18-1-3所示,那么3月份他家消耗的电能为100度。小明发现半小时内该电能表的表盘转了2000转,则他家半小时内消耗的电能为$2.88×10^{6}$J。

答案： 100 $2.88×10^{6}$

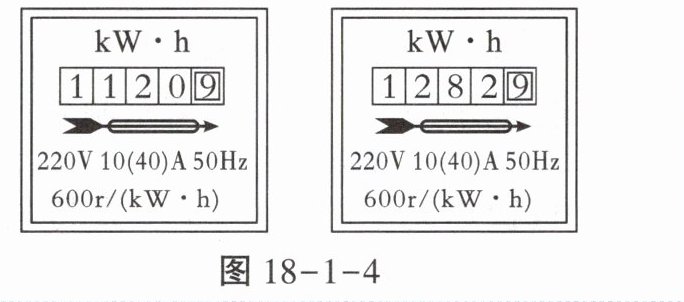

3. 如图18-1-4所示是小明家月初和月末电能表的示数,若每度电的电费是0.5元,则这个月小明家要交81元的电费。若单独使用电熨斗时,消耗电能0.3kW·h,则该电能表的转盘转过180转。

答案： 81 180

例3 如图18-1-5所示的电路,电源电压保持不变,$R_{1}= 10\Omega$,$R_{2}= 20\Omega$。闭合开关S后,电流表的示数为1A。求：(1)$R_{1}两端的电压U_{1}及R_{1}$在2s内消耗的电能$W_{1}$；(2)$R_{2}$在10s内消耗的电能$W_{2}$。解：(1)由图可知,$R_{1}$、$R_{2}$串联,则$I_{1}= I_{2}= I= 1A$,$R_{1}$两端的电压：$U_{1}= I_{1}R_{1}= 1A×10\Omega=10V$；$R_{1}$在2s内消耗的电能：$W_{1}= U_{1}I_{1}t_{1}= 10V×1A×2s= 20J$；(2)$R_{2}$在10s内消耗的电能：$W_{2}= I_{2}^{2}R_{2}t_{2}= (1A)^{2}×20\Omega×10s= 200J$。

答案：

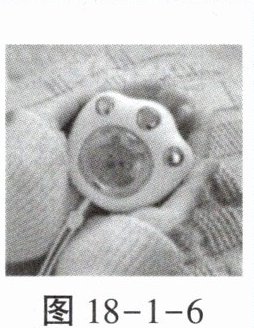

变式练习4. 如图18-1-6所示是电热“暖手宝”,它利用三节新干电池串联供电,发热时间长,深受广大用户喜爱。“暖手宝”工作时的电压为4.5V;已知“暖手宝”工作时的电流为1.5A,则它的发热电阻阻值为3$\Omega$;“暖手宝”工作1min消耗的电能为405J。

答案： 4.5 3 405

5. 如图18-1-7所示的电路,电源电压恒为2V,$R_{1}$的阻值为10$\Omega$,$R_{2}$的阻值为20$\Omega$,闭合开关S。求：(1)通过$R_{1}$的电流；(2)通电50s,$R_{2}$消耗的电能。解：(1)$R_{1}$、$R_{2}$两端的电压：$U_{1}= U_{2}= U= 2V$,通过$R_{1}$的电流：$I_{1}= \frac{U_{1}}{R_{1}}= \frac{2V}{10\Omega}=0.2A$；(2)通电50s,$R_{2}$消耗的电能：$W_{2}= \frac{U_{2}^{2}}{R_{2}}t= \frac{(2V)^{2}}{20\Omega}×50s= 10J$。

答案：
