《2025年课堂精练九年级数学上册北师大版四川专版》

1. 用正投影的方法绘制的物体在投影面上的图形,称为物体的____.通常我们把从正面得到的视图叫做____,从左面得到的视图叫做____,从上面得到的视图叫做____.

答案： 视图 主视图 左视图 俯视图

2. 常见几何体的三种视图：
|几何体|主视图|左视图|俯视图|
|圆柱| | | |
|圆锥| | | |
|球| | | |

答案： |几何体|主视图|左视图|俯视图|
|圆柱|矩形|矩形|圆|
|圆锥|三角形|三角形|带圆心的圆|
|球|圆|圆|圆|

3. 画物体的三种视图需要注意：
①位置规定：主视图画在左上方,俯视图画在主视图的____,左视图画在主视图的____；
②作图要求：主俯长对正,主左____,左俯____；简记为：长对正,高平齐,宽相等.
③看得见的轮廓线画____,看不见的轮廓线画____.

答案： ①下面 右面 ②高平齐 宽相等 ③实线 虚线

1. 下列几何体中,主视图、左视图、俯视图完全相同的是( ).

A.圆柱
B.圆锥
C.球
D.长方体

答案： C

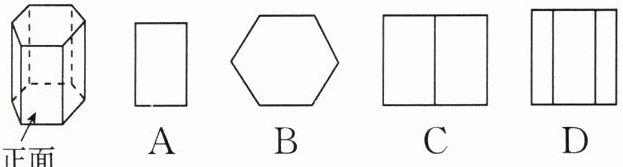

2. 如图,正六棱柱的主视图是( ).


A.
B.
C.
D.

答案： D

3. 对于下列几何体：①正方体；②圆柱；③圆锥；④球,其中三视图有两个相同,而另一个不同的几何体是( ).

A.①②
B.②③
C.②④
D.③④

答案： B

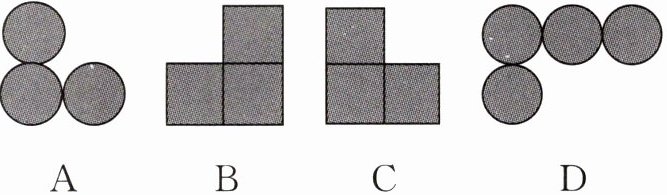

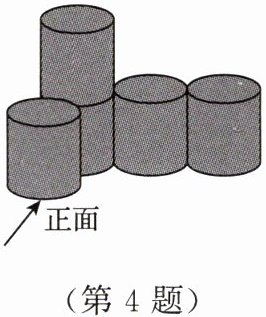

4. 如图是由 5 个底面直径与高相等的圆柱搭成的几何体,其左视图是( ).


A.
B.
C.
D.

答案： C

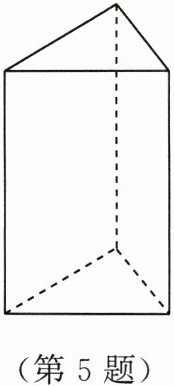

5. 画出如图所示的正三棱柱的三种视图.
]

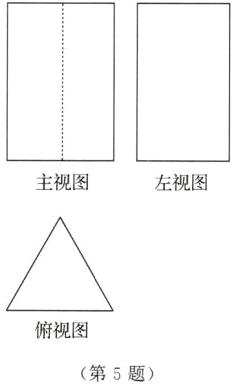

答案：
解:所作图形如下.
