《2025年教材完全解读高中物理必修第三册粤教版》

例4-1 2025·中山期末

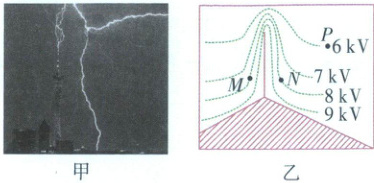

(多选)图甲是雷击广州塔图片，由于广州塔有避雷针而安然无恙。图乙为避雷针周围的等势面分布情况，电场中有$ M、N、P $三点，则下列说法正确的是()。


A.$ P、M $两点电势差$ U_{PM} = 2 \, kV $
B.$ P $点的场强小于$ M $点的场强
C.电子从$ M $运动到$ N $，电场力不做功
D.电子在$ P $点的电势能小于其在$ N $点的电势能
解 由图乙可知，$ P、M $两点电势差$ U_{PM} = \varphi_P - \varphi_M = -2 \, kV $，故A错误；因$ M $点比$ P $点等势面密集，可知$ M $点比$ P $点电场线密集，则$ P $点的场强大小比$ M $点的小，故B正确；$ M、N $两点在同一条等势线上，故电子从$ M $到$ N $，电场力不做功，故C正确；因$ P $点的电势比$ N $点的低，可知电子在$ P $点的电势能大于其在$ N $点的电势能，故D错误。故选B、C。
答 BC

答案： BC

例4-2 教材练习T2改编

空间中$ P、Q $两点处各固定一个点电荷，其中$ P $点处为正电荷，$ P、Q $两点附近电场的等势面分布如图所示，$ a、b、c、d $为电场中的4个点，则()。

A.$ P、Q $两点处的点电荷等量同种
B.$ a $点和$ b $点的电场强度相同
C.$ c $点的电势低于$ d $点的电势
D.负电荷从$ a $到$ c $，电势能减少
解 由题图可判断$ P、Q $两点处的点电荷为等量异种点电荷，故$ Q $处点电荷带负电，故A项错误；电场线垂直于等势面，由题图知$ a、b $两点的电场强度方向不同，故B项错误；由两等量异种点电荷的等势面分布情况知$ \varphi_c ＞ \varphi_d $，故C项错误；由两等量异种点电荷的等势面分布情况知$ \varphi_a ＜ \varphi_c $，故负电荷从$ a $到$ c $，电势能减少，故D项正确。
答 D

答案： D
