例

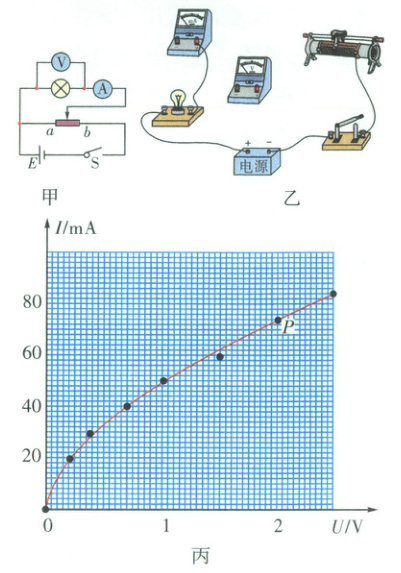

某同学研究小灯泡的$ I - U $特性曲线，实验室提供的器材有小灯泡（$ 6.3\ V, 0.15\ A $）、直流电源（$ 9\ V $）、滑动变阻器、量程合适的电压表和电流表、开关和导线若干，设计的电路如图甲所示。

(1)完成图乙所示的实物连线。
(2)连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原因可能是（单项选择，填正确答案标号）。
A. 电流表短路
B. 滑动变阻器的滑片接触不良
C. 滑动变阻器滑片的初始位置在$ b $端

(3)更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到$ I - U $图像，其中一部分如图丙所示，根据图像计算出$ P $点对应状态下小灯泡的电阻为$ \Omega $（保留三位有效数字）。
解：(1)连线如图所示。
(2)开关闭合，小灯泡闪亮一下后灯丝烧断，可能是通过小灯泡的电流过大。$ C $正确。
(3)根据小灯泡的$ I - U $特性曲线可知在$ P $点时的电压和电流分别为$ U = 2\ V $，$ I = 74\ mA $，根据欧姆定律$ I = \frac{U}{R} $可知小灯泡的电阻为$ R = \frac{U}{I} = \frac{2}{74 × 10^{-3}}\ \Omega \approx 27.0\ \Omega $。
答：(1)如图所示。 (2)$ C $ (3)$ 27.0 $

答案：
(1) 实物连线如图所示：

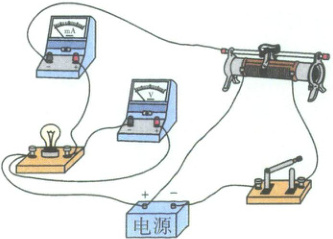

[插图连接图乙中的滑动变阻器、电源、开关、电流表、电压表及小灯泡，按图甲所示电路完成接线]
(2) C
(3) $ R = \frac{U}{I} = \frac{2\ V}{74 × 10^{-3}\ A} \approx 27.0\ \Omega $
