《2025年教材完全解读高中物理必修第三册粤教版》

例1-1 2025·中山一中检测（多选）如图所示为欧姆表的原理示意图，电流表的满偏电流为 $100\ \mu A$，内阻 $R_g = 100\ \Omega$，调零电阻最大值 $R = 50\ k\Omega$，定值电阻 $R_0 = 50\ \Omega$，电源电动势 $E = 3.0\ V$。用欧姆表测量电阻 $R_x$ 之前先把两只表笔接触，调节欧姆调零旋钮，使指针指向“$0$”，此时电流表达到满偏。下列说法中正确的是（）。

A.左（$a$）接线处是黑表笔，右（$b$）接线处是红表笔
B.左（$a$）接线处是红表笔，右（$b$）接线处是黑表笔
C.当电流是满偏电流的二分之一时，用它测得的电阻 $R_x$ 是 $15\ k\Omega$
D.当电流是满偏电流的二分之一时，用它测得的电阻 $R_x$ 是 $30\ k\Omega$
解 根据欧姆表电流方向“红进黑出”，结合题图可知左（$a$）接线处是红表笔，右（$b$）接线处是黑表笔，A错误，B正确；
设电源内阻为 $r$，当红黑表笔短接时，有 $I_g = \frac{E}{R_g + R + R_0 + r}$，代入题中数据，可解得 $R_g + R + R_0 + r = 30\ k\Omega$，当电流是满偏电流的二分之一时，电阻 $R_x$ 满足 $\frac{I_g}{2} = \frac{E}{R_g + R + R_0 + r + R_x}$，解得 $R_x = 30\ k\Omega$，C错误，D正确。
答 BD

答案： BD

例1-2 2025·广东八校联考
小振同学在实验室练习使用多用电表测电阻：


甲
乙
（1）请根据下列步骤完成电阻测量：
①旋转，使指针对准电流的“$0$”刻线。（填图甲中的“$S$”“$K$”或“$T$”）
②将选择开关旋转到电阻挡“$×10$”的位置。
③将红、黑表笔短接，旋动（填图甲中的“$S$”“$K$”或“$T$”），使指针对准电流的（填“$0$”或“满偏电流”）刻线。
④将两表笔分别与待测电阻相接，发现指针偏转角度过大。为了得到比较准确的结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。
A. 将两表笔的金属部分分别与待测电阻的两根引线相接
B. 将两表笔短接，旋动合适部件，对电表欧姆调零
C. 将 $K$ 旋转到电阻挡“$×100$”的位置
D. 将 $K$ 旋转到电阻挡“$×1$”的位置

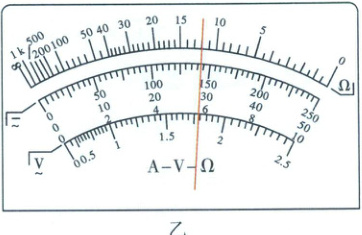

（2）正确操作后，读数如图乙所示，则阻值为$\Omega$（保留3位有效数字）
解 （1）①使用电表前应先进行机械调零，即调节 $S$，使指针对准电流的“$0$”刻线。
③将多用电表调节到电阻挡后，进行欧姆调零，当两表笔短接时，电路处于通路状态，此时，相当于待测电阻阻值为 $0$，电表应为满偏状态，即调节 $T$，使指针对准电流的满偏电流刻线。
④指针偏转角度过大，则待测电阻阻值较小，说明所选量程较大，应尽量使指针位于表盘中央位置，则应选用更小的量程，即将 $K$ 旋转到电阻挡“$×1$”的位置，然后再次进行欧姆调零，最后进行测量，故挑选后的顺序为DBA。
（2）如图乙所示，挡位为“$×1$”，则读数为 $12.0\ \Omega$。
答 （1）①$S$ ③$T$ 满偏电流 ④DBA （2）$12.0$

答案： （1）①$S$ ③$T$ 满偏电流 ④DBA
（2）$12.0$
