例4-2 2024·惠州一中检测
某同学利用多用电表做了以下实验：

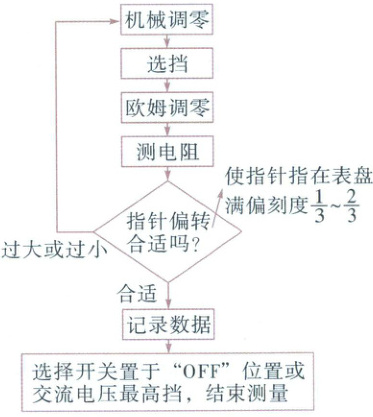

（1）使用多用电表测电阻，他的主要实验步骤如下：
①把选择开关拨到“$×100$”的欧姆挡上；
②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；
③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；
④换用“$×10$”的欧姆挡，随即记下数值；
⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。
该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？（三个错误）
错误一：；
错误二：；
错误三：。
(2)如图所示为多用电表的表盘，测电阻时，若用的是“$×100$”量程，这时指针所示被测电阻的阻值应为$\Omega$；测直流电流时，用的是“$100\ mA$”的量程，指针所示电流值为$ mA$；测直流电压时，用的是“$50\ V$”的量程，则指针所示的电压值为$ V$。

答 （1）换用“$×10$”的欧姆挡 没有重新进行欧姆调零 没有将选择开关旋至“$OFF$”挡或交流电压最高挡 （2）$1700$ $46$ $23.0$

答案： （1）换用“×10”的欧姆挡；没有重新进行欧姆调零；没有将选择开关旋至“OFF”挡或交流电压最高挡。
（2）1700；46；23.0
