《2025年教材完全解读高中物理必修第三册粤教版》

1.(2024·中山月考·知识点2)下列关于电源和电源的电动势、路端电压的说法中，错误的是(D)。

A.铅蓄电池能够将化学能转变为电能
B.电源的电动势等于路端电压与内电压之和
C.电源的电动势等于电源没有接入电路时两极间的电压
D.一节干电池的输出电压恒为1.5 V

答案： 1.D 【解析】一节干电池的电动势为1.5V，当一节干电池接入闭合电路时，由于有内电压，所以干电池的输出电压小于1.5V，故D错误。

2.(知识点3、4)电源电动势为 $E$，内阻为 $r$，向可变电阻 $R$ 供电，关于路端电压，下列说法正确的是(C)。

A.因为电源电动势不变，所以路端电压也不变
B.因为 $U = IR$，所以当 $I$ 增大时，路端电压也增大
C.因为 $U = E - Ir$，所以当 $I$ 增大时，路端电压减小
D.若外电路断开，则路端电压为零

答案： 2.C 【解析】路端电压U=IR=E-Ir，当I增大时，内电压增大，路端电压减小，故选项A、B错误，C正确；当外电路断开时，路端电压等于E，选项D错误。

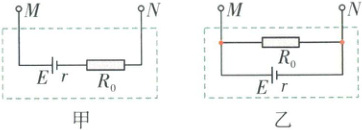

3.(2024·茂名模拟·知识点3)“等效法”是简化电路的一种常用方法。如图所示，两个虚线框中的电路都可视为一个新的等效电源：
图甲中是一个电动势为 $E$、内阻为 $r$ 的电源和一阻值为 $R_0$ 的定值电阻串联；
图乙中是一个电动势为 $E$、内阻为 $r$ 的电源和一阻值为 $R_0$ 的定值电阻并联；
下列关于这两个等效电源的电动势和内阻的说法正确的是(A)。

A.$E_{甲} ＞ E_{乙}$
B.$E_{甲} = E_{乙}$
C.$r_{甲} = r_{乙}$
D.$r_{甲} ＜ r_{乙}$

答案： 3.A 【解析】根据电路特征知题图甲中M、N两点间的电压为$E_{甲}=E，$题图乙中M、N两点间的电压为$E_{乙}=\frac{ER_{0}}{R_{0}+r}，$所以两个等效电动势的关系为$E_{甲}＞E_{乙}，$故A正确，B错误；根据电路特征知题图甲中M、N两点间的电阻为$r_{甲}=R_{0}+r，$题图乙中M、N两点间的电阻为$r_{乙}=\frac{R_{0}r}{R_{0}+r}，$所以两个等效内阻的关系为$r_{甲}＞r_{乙}，$故C、D错误。

4.(知识点3、4)(多选)两个闭合电路中两个电源的 $U-I$ 图线如图所示，下

列说法中正确的是(ACD)。

A.电动势 $E_1 = E_2$，内阻 $r_1 ＜ r_2$
B.电动势 $E_1 = E_2$，内阻 $r_1 ＞ r_2$
C.电动势 $E_1 = E_2$，发生短路时的电流 $I_1 ＞ I_2$
D.当两电源的工作电流变化相同时，电源2的路端电压变化较大

答案： 4.ACD 【解析】电源的电动势和内阻的求解可以通过U-I图线来完成。由题中图线可知，$E_{1}=E_{2}，$两电源的短路电流$I_{1}＞I_{2}（$图线的横截距），内阻$r=\frac{E}{I}，$故$r_{1}$＜r_{2}，选项A、C正确，B错误；因图线1的斜率的绝对值小于图线2的斜率的绝对值，由图线可以得到|\Delta U|=r|\Delta I|，则|\Delta U_{2}|＞|$\Delta U_{1}$|，选项D正确。

5.(知识点3、4)如图所示

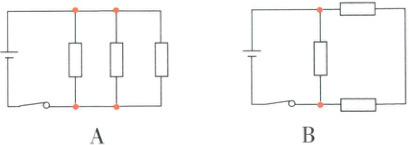

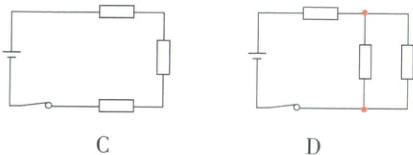

为测量某电源电动势和内阻时得到的 $U-I$ 图线。用此电源与三个阻值均为 $3 \Omega$ 的电阻连接成电路，测得路端电压为 $4.8 V$。则该电路可能是选项中的(B)。

答案： 5.B 【解析】由U-I图线可得电源的电动势E=6V，内阻$r=\frac{6-4}{4}\Omega=0.5\Omega；$由闭合电路的欧姆定律得$I=\frac{E-U}{r}=\frac{6-4.8}{0.5}A=2.4A。$又因为$I=\frac{E}{R+r}，$所以$R=\frac{E}{I}-r=(\frac{6}{2.4}-0.5)\Omega=2\Omega。$选项A、B、C、D四个电路的外电路电阻分别是$1\Omega、$$2\Omega、$$9\Omega、$$4.5\Omega，$因此只有选项B正确。
