《2025年教材完全解读高中物理必修第三册粤教版》

6.(能力点1)(多选)如图所示是研究电源内、外电压的实验装置。“+”“-”是电池的两极，A、B 是位于两极内侧的探针，电压表 $V_1$、$V_2$ 分别接在电池的两极和两探针上，$R$ 是滑动变阻器，$P$ 是它的滑片，下列说法中正确的是(ABD)。


A.$P$ 向右滑动时，$V_1$ 的示数增大
B.$P$ 向右滑动时，$V_2$ 的示数减小
C.电压表 $V_2$ 跟 $A$ 端相连的接线柱应是“+”接线柱
D.电压表 $V_2$ 跟 $B$ 端相连的接线柱应是“+”接线柱

答案： 6.ABD 【解析】当P向右滑动时，外电路电阻增大，根据$I=\frac{E}{R+r}$可知总电流减小，根据U=E-Ir知路端电压增大，内电压减小，选项A、B正确；$V_{2}$是测量内电压的，根据电流从电压表正接线柱流入，它的正接线柱应跟B端的探针相连接，选项C错误，选项D正确。

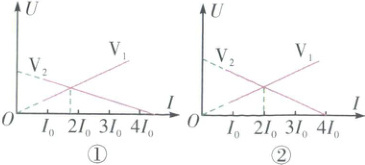

7.(2025·揭阳一中检测·知识点3、4·能力点1)如图所示的电路中，$R_1$ 为定值电阻，$R_2$ 为滑动变阻器，各电表均为理想电表。在 $a$、$b$ 两点间接入一个内阻不可忽略的电源后，调节 $R_2$。关于电压表 $V_1$、$V_2$ 的示数随电流表 $A$ 示数变化的图像，下列说法正确的是(C)。



A.只有图①是合理的
B.只有图②是合理的
C.只有图③是合理的
D.图①③是合理的

答案： 7.C 【解析】分析电路结构可知，电压表$V_{1}$的读数等于定值电阻$R_{1}$两端的电压，可知$V_{1}$的示数随I变化的图像是经过坐标原点的直线，且图线的斜率等于$R_{1}$的阻值，若把$R_{1}$与电源内阻r之和看作等效电源的内阻，可知$V_{2}$的示数随I变化的图像为向下倾斜的直线，其斜率的绝对值等于$R_{1}+r，$根据几何关系可知，$V_{1}$对应图线的斜率小于$V_{2}$对应图线斜率的绝对值，故图③是合理的，C正确，A、B、D错误。

8.(2025·汕头一中检测·能力点1)(多选)如图所

示，电源的内阻不能忽略，电表均为理想电表。闭合开关 $S$，滑动变阻器的滑片 $P$ 向右移动的过程中，电表的示数分别用 $U$、$I_1$、$I_2$ 表示，电表 $V$、$A_1$、$A_2$ 示数变化量的大小分别用 $\Delta U$、$\Delta I_1$、$\Delta I_2$ 表示。下列说法正确的是(AC)。

A.$U$ 减小
B.$I_2$ 不变
C.$\frac{U}{I_1}$ 减小
D.$\frac{\Delta U}{\Delta I_1}$ 减小

答案： 8.AC 【解析】滑动变阻器的滑片P向右移动的过程中，电阻减小，则总电阻变小，总电流增大，则内电压增大，并联部分电压变小，即U减小，则$\frac{U}{I_{1}}$减小，所以通过$R_{1}$的电流变小，则电流表$A_{1}$的示数变大，即$I_{2}$变大，故A、C正确，B错误；$\frac{\Delta U}{\Delta I_{1}}$代表电源内阻，大小不变，故D错误。

9.(江苏卷·能力点2)(多选)如图所示，电源 $E$ 对电容器 $C$ 充电，当 $C$ 两端电压达到 $80 V$ 时，闪光灯瞬间导通并发光，$C$ 放电。放电后，闪光灯断开并熄灭，电源再次对 $C$ 充电。这样不断地充电和放电，闪光灯就周期性地发光。该电路(BCD)。


A.充电时，通过 $R$ 的电流不变
B.若 $R$ 增大，则充电时间变长
C.若 $C$ 增大，则闪光灯闪光一次通过的电荷量增大
D.若 $E$ 减小为 $85 V$，闪光灯闪光一次通过的电荷量不变

答案： 9.BCD 【解析】充电时，电容器两端的电压变大，充电电流变小，故通过R的电流变小，选项A错误；若R增大，对电流的阻碍作用增强，充电时间变长，选项B正确；根据Q=CU，C增大，U不变，则Q增大，故闪光灯闪光一次通过的电荷量增大，选项C正确；E减小为85V，电容器放电电压为80V不变，C不变，根据Q=CU可知，Q不变，闪光灯闪光一次通过的电荷量不变，选项D正确。
