例1 - 2 2025·广东八校联考
某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
A. 被测干电池一节
B. 电流表1：量程$0 \sim 3A$，内阻约为$0.3\Omega$
C. 电流表2：量程$0 \sim 0.6A$，内阻约为$0.1\Omega$
D. 电压表1：量程$0 \sim 3V$，内阻未知
E. 电压表2：量程$0 \sim 15V$，内阻未知
F. 滑动变阻器：$0 \sim 10\Omega$，$2A$
G. 开关、导线若干
在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻。
(1)在上述器材中请选择适当的器材(填写器材前的字母)：电流表选择，电压表选择。

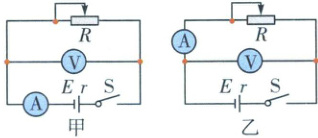

(2)实验电路图应选择如图中的 (填“甲”或“乙”)。



(3)根据实验中电流表和电压表的示数得到了如图丙所示的$U - I$图像，则干电池的电动势$E =$$V$，内电阻$r =$$\Omega$。
解(1)本实验测量一节干电池的电动势和内阻，一节干电池的电动势约为$1.5V$，故电压表选择D；根据滑动变阻器的阻值可知，电路中的电流表应选择C。
(2)图甲电路由于电源内阻较小，电流表的内阻对电源内阻的测量影响较大，则实验电路图应选择图乙。
量些。
(6)画$U - I$图线时，由于读数时存在偶然误差，描出的点不一定在一条直线上，在作图时应使图线通过尽可能多的点，并使不在图线上的点均匀分布在图线的两侧，个别偏离图线太远的点可舍去，这样就可减小偶然误差，从而提高精确度。

答案：
(1)C D
(2)乙
(3)1.5 1
