例4-3 2025·湛江一中检测

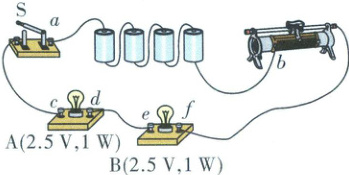

如图所示是某同学连接的实验实物图，闭合开关 $S$ 后，发现 $A$、$B$ 灯都不亮，他采用多用电表的欧姆挡检查故障。

（1）测试前，应将开关 $S$ （填“断开”或“闭合”）。

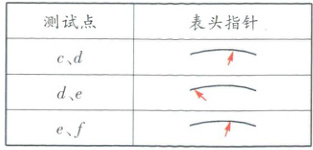

（2）测量结果如下表所示，由此可以断定故障是。
|测试点|表头指针|
| ---- | ---- |
| $c$、$d$ | |
| $d$、$e$ | |
| $e$、$f$ | |
A. 灯 $A$ 断路 B. 灯 $B$ 断路 C. 灯 $A$、$B$ 都断路 D. $d$、$e$ 间导线断路
解 （1）用欧姆挡检查电路时，测试前应首先将开关 $S$ 断开。
（2）根据表针偏转情况，接 $c$、$d$ 时有示数，说明不是灯 $A$ 断路；接 $e$、$f$ 时有示数，说明也不是灯 $B$ 断路，接 $d$、$e$ 间时电阻无穷大，可以断定是 $d$、$e$ 间导线断路。
答 （1）断开 （2）D

答案：
(1) 断开
(2) D
