《2025年教材完全解读高中物理必修第三册粤教版》

例3-1 安徽卷
用多用电表进行了几次测量，指针分别处于 $a$ 和 $b$ 的位置，如图所示。若多用电表的选择开关处于下面表格中所指的挡位，$a$ 和 $b$ 的相应读数是多少，请填在表格中。
|指针位置|选择开关所处挡位|读数|
| ---- | ---- | ---- |
| $a$ |直流电流 $100\ mA$ |$ mA$ |
| $a$ |直流电压 $2.5\ V$ |$ V$ |
| $b$ |电阻$×100$ |$\Omega$ |
答 $22$ $0.55$ $330$

答案： 22;0.55;330

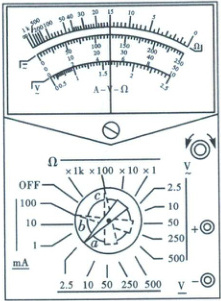

例3-2 多用电表的示意图如图所示，正确操作如下。

(1)若选择开关的位置如 $a$ 所示，则测量的物理量是，测量结果为。
(2)若选择开关的位置如 $b$ 所示，则测量的物理量是，测量结果为。
(3)若选择开关的位置如 $c$ 所示，则测量的物理量是，测量结果为。
答 (1)直流电压 $1.25\ V$ (2)直流电流 $50\ mA$ (3)电阻 $1.5\ k\Omega$

答案：
(1)直流电压 1.25 V；
(2)直流电流 50 mA；
(3)电阻 1.5 kΩ

例4-1 2025·广东八校联考
关于多用电表的使用，下列说法正确的是（）。

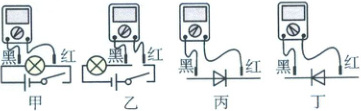

甲 乙 丙 丁

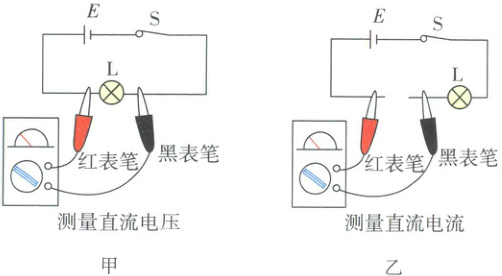

A.图甲是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B.图乙是用多用电表直流电流挡测量电路中的电流，表笔接法正确
C.图丙中用的是多用电表电阻挡测量二极管的反向电阻
D.图丁中用的是多用电表电阻挡测量二极管的正向电阻
解 图甲是用多用电表直流电压挡测量小灯泡两端的电压，红、黑表笔接错，电流应从红表笔流进，黑表笔流出，故A错误；图乙是用多用电表直流电流挡测量电路中的电流，电流从红表笔流入，从黑表笔流出，表笔接法正确，故B正确；欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，由图丙所示电路图可知，黑表笔接二极管正极，红表笔接二极管负极，多用电表测二极管正向电阻，由图丁所示电路图可知，黑表笔接二极管负极，红表笔接二极管正极，多用电表测二极管反向电阻，故C、D错误。故选B。

答 B

答案： B
