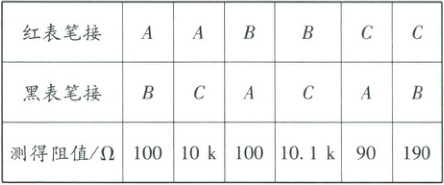

6. (能力点) 如图所示, 一个黑箱有 $A、B、C$ 三个接线柱, 规定每两个接线柱间最多只能接一个电器元件, 并且已知黑箱内的电器元件是一个电阻和一个二极管。某同学利用多用电表的欧姆挡, 用正确的操作方法依次进行了 6 次测量, 将每次红、黑表笔的位置和测得的阻值都填入了表格中。
由表中的数据可以判定:
(1) 电阻接在 A、B 两点间, 阻值为 100 $\Omega$。
(2) 二极管接在 A、C 两点间, 其正极接在 A 点。二极管的正向阻值为 90 $\Omega$, 反向阻值为 10k $\Omega$。

答案： 6.
(1)A、B 100
(2)A、C A 90 10k
【解析】
(1)当两表笔正接、反接A、B两点时，阻值相同，故电阻应接在A、B之间，阻值为100Ω。
(2)当两表笔正接、反接A、C两点时或B、C两点时，阻值变化均很大，但A、C间电阻小于B、C间电阻，因此A、C间接二极管，且二极管的正极接在A点。

7. (2025·南海中学检测·知识点1、2、3) 多用电表是一种多功能、多量程的电学仪表, 可测量直流电流、直流电压、交流电压、电阻等物理量。

(1) 指针式多用电表使用前应该调整 指针定位螺丝, 使指针指向电流零刻度。
(2) 某电阻阻值约为几百欧姆, 现用该电表测此电阻, 测量前, 需要以下操作, 其顺序是 BAC。(填写序号)
A. 将红表笔和黑表笔直接接触
B. 把选择开关旋转到 “$× 10$” 位置
C. 调节欧姆调零旋钮使指针指向欧姆零点

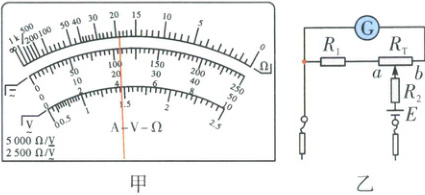

正确进行实验操作后, 电表的读数如图甲所示, 该读数是 190 $\Omega$。
(3) 图乙是某同学设计的多用电表测电阻的欧姆调零原理图, 电池的负极应接 红 (填 “红” 或 “黑”) 表笔。图中 $G$ 表头, 量程 $100 \mu \mathrm{A}$, 内阻 $R_{g}=2.5 \mathrm{k} \Omega, R_{T}=0.5 \mathrm{k} \Omega$, 通过调节 $a、b$ 间的触点, 使 $G$ 满偏。已知 $R_{2}=4.8 \mathrm{k} \Omega$, 电池电动势为 $1.50 \mathrm{~V}$ (电池内阻可忽略), 触点在 $a$ 端时 $G$ 满偏, 则 $R_{1}=$ 2 $\mathrm{k} \Omega$。

答案： 7.
(1)指针定位螺丝
(2)BAC 190
(3)红 2
【解析】
(1)指针式多用电表使用前应该调整指针定位螺丝，使指针指向电流零刻度。
(2)用指针式多用电表测几百欧姆电阻时，应先将开关旋转到“×10”位置，再将红表笔和黑表笔直接接触，最后调节欧姆调零旋钮使指针指向欧姆零点，所以正确的顺序是BAC。该电阻的阻值为19.0×10Ω=190Ω。
(3)根据“红进黑出”，电池的负极应接红表笔。触点在a端时G满偏，则R1与G串联，串联部分的电压为U1=Ig(R1+Rg)=0.30V，根据串并联电路的特点可知R2两端的电压为U2=E - U1=1.20V，所以通过R2的电流为I = U2/R2 = 250μA，则通过R1的电流为I1 = I - Ig = 150μA，根据部分电路欧姆定律得R1 = U1/I1 = 2kΩ。
