例1

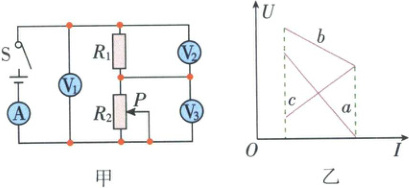

(多选)在如图甲所示的电路中，电源的电动势为$E$，内阻为$r$，$R_1$为定值电阻，$R_2$为滑动变阻器，闭合开关$S$，在滑动变阻器的滑片$P$向上滑动的过程中，四个理想电表的示数都发生了变化。图乙中的三条图线分别表示了三个电压表示数的变化情况。则下列说法正确的是()。

A.图线$a$表示的是电压表$V_1$的示数的变化情况
B.图线$c$表示的是电压表$V_2$的示数的变化情况
C.此过程中电压表$V_1$示数的变化量$\Delta U_1$和电流表$A$示数的变化量$\Delta I$的比值的绝对值变大
D.此过程中电压表$V_3$示数的变化量$\Delta U_3$和电流表$A$示数的变化量$\Delta I$的比值的绝对值不变
解 在滑动变阻器的滑片$P$向上滑动的过程中，滑动变阻器接入电路的电阻减小，外电路总电阻减小，总电流增大，可知路端电压减小，即电压表$V_1$的示数减小，电压表$V_2$的示数增大，电压表$V_3$的示数减小，则图线$a$表示的是电压表$V_3$的示数的变化情况，图线$c$表示的是电压表$V_2$的示数的变化情况，A错误，B正确；由闭合电路欧姆定律得$U_1 = E - Ir$，则$\frac{\Delta U_1}{\Delta I}=r$保持不变，C错误；由闭合电路欧姆定律得$U_3 = E - I(r + R_1)$，则$\frac{\Delta U_3}{\Delta I}=r + R_1$保持不变，D正确。
答 BD

答案： BD

例2
在如图所示电路的三根导线中，有一根是断的，电源、电阻$R_1$和$R_2$及另外两根导线都是好的。为了查出断了的那根导线，某同学想先将多用电表的红表笔连接在电源的正极$a$，再将黑表笔分别连接在电阻$R_1$的$b$端和$R_2$的$c$端，并观察多用电表指针的示数，在下列选项的挡位中，符合操作规程的是()。


A.直流$10\ V$挡
B.直流$0.5\ A$挡
C.直流$2.5\ V$挡
D.欧姆挡
解 使用欧姆挡时，被测元件必须与外电路断开。如果黑表笔接在$b$端，表头指针有示数，则说明$R_1$与电源间的导线是断的，此时所测得的数据应是电源的电动势$6\ V$，电路中的电流$I=\frac{E}{R_1 + R_2}=0.4\ A$；如果指针不偏转，说明$R_1$与电源之间的导线是连通的，而$R_1$与$R_2$、$R_2$与电源之间的导线中的一根是断的，黑表笔接在$c$点时，如果表头指针有示数，说明$R_1$与$R_2$间的导线是断的，此时电路中的电流$I'=\frac{E}{R_2}=1.2\ A$。
综上所述，A正确，B、C、D错误。
答 A

答案： A
