例3 2024·河北卷
某种花卉喜光，但阳光太强时易受损伤。某兴趣小组决定制作简易光强报警器，以便在光照过强时提醒花农。该实验用到的主要器材如下：学生电源、多用电表、数字电压表($0\sim20\ V$)、数字电流表($0\sim20\ mA$)，滑动变阻器$R$(最大阻值$50\ \Omega$，$1.5\ A$)、白炽灯、可调电阻$R_1$($0\sim50\ k\Omega$)、发光二极管LED、光敏电阻$R_G$、NPN型三极管VT、开关和若干导线等。
(1)判断发光二极管的极性

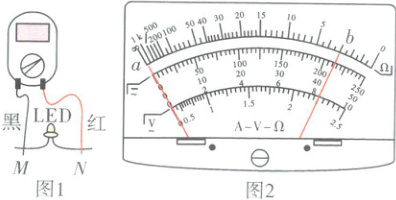

使用多用电表的“$× 10\ k$”欧姆挡测量二极管的电阻。如图1所示，当黑表笔与接线端$M$接触、红表笔与接线端$N$接触时，多用电表指针位于表盘中$a$位置(见图2)；对调红、黑表笔后指针位于表盘中$b$位置(见图2)，由此判断$M$端为二极管的(填“正极”或“负极”)。
(2)研究光敏电阻在不同光照条件下的伏安特性

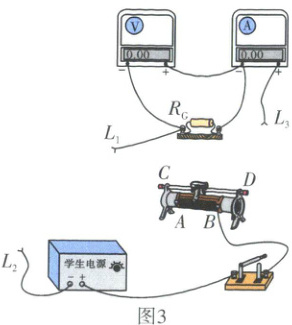

①采用图3中的器材进行实验，部分实物连接已完成。要求闭合开关后电压表和电流表的读数从0开始。导线$L_1$、$L_2$和$L_3$的另一端应分别连接滑动变阻器的、、接线柱(以上三空选填接线柱标号“$A$”“$B$”“$C$”或“$D$”)。

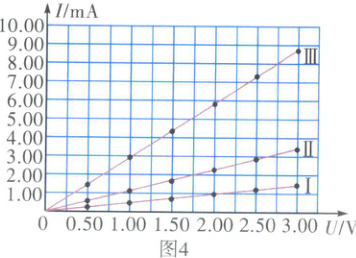

②图4为不同光照强度下得到的光敏电阻伏安特性曲线，图中曲线Ⅰ、Ⅱ和Ⅲ对应光敏电阻受到的光照由弱到强。由图像可知，光敏电阻的阻值随其表面受到光照的增强而(填“增大”或“减小”)。
解 (1)根据欧姆表结构，使用时欧姆表黑表笔接内部电源正极，当黑表笔接$M$端，电阻无穷大，说明二极管所接电压为反向电压，则$M$端为二极管的负极。
(2)①题干要求电压表、电流表读数从零开始，所以滑动变阻器采用分压式接法连接电路，故$L_1$、$L_2$的另一端接滑动变阻器$A$接线柱，$L_3$的另一端应接$C$(或$D$)接线柱。②由图4可知，随光照强度增加，$I - U$图像斜率增大，所以电阻减小。

答 (1)负极　(2)①$A$　$A$　$C$(或$D$)②减小

答案：
(1) 负极
(2) ① $A$ $A$ $C$(或$D$)
② 减小
