例2 2024·甘肃模拟
在测量金属丝电阻率的实验中，待测金属丝的阻值约为$ 7 \ \Omega $，电压表和电流表的内阻分别约为$ 6 \ k\Omega $和$ 0.1 \ \Omega $。
(1) 通过多次测量金属丝直径可以减小测量的(填“系统”或“偶然”)误差，要使测量准确到$ 0.01 \ mm $，应选用的仪器是。
(2) 为了减小电表内阻对测量结果引起的(填“系统”或“偶然”)误差，应该采用电流表(填“内接”或“外接”)电路，引起误差的原因是。
A. 电压表分流
B. 电压表分压
C. 电流表分流
D. 电流表分压

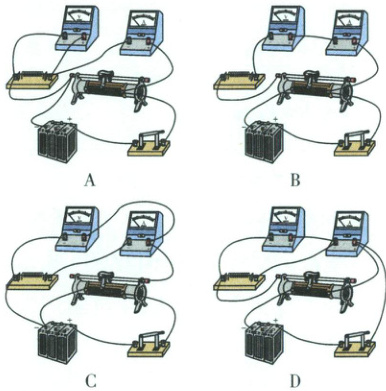

(3) 图中符合实验要求且连线正确的是。

解 (1) 通过多次测量金属丝直径可以减小测量的偶然误差，要使测量准确到$ 0.01 \ mm $，应选用的仪器是螺旋测微器，读数到$ mm $为单位小数点后三位，所以精确度为$ 0.01 \ mm $。
(2) 为了减小电表内阻对测量结果引起的系统误差，应该采用电流表外接电路，因为待测电阻远小于电压表内阻，电流表外接时，电压表测量准确，电流表测量偏大，引起误差的原因是电压表分流。故选A。
(3) 电路采取电流表外接法，A选项滑动变阻器没起到调节作用，B选项电压表串联到电路中，C选项采取了电流表内接法。故选D。
答 (1) 偶然 螺旋测微器 (2) 系统 外接 A (3) D

答案：
(1) 偶然 螺旋测微器
(2) 系统 外接 A
(3) D
