12. 在“探究并联电路电压规律”的实验中,小明使用了两个规格相同的灯泡。

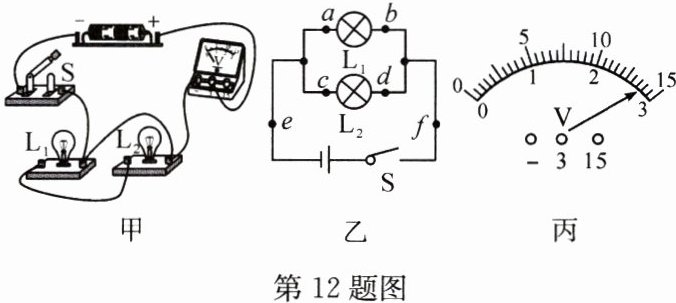

第 12 题图：
甲：
乙：
丙：
(1)如图甲,小明已完成部分电路连接,闭合开关,灯泡 $ L_1 $、$ L_2 $ 的发光情况是两灯都不发光,电压表有(选填“有”或“无”)示数,请用笔画线代替导线在图中增加一条导线,使电路连接完整(导线不能交叉)。

(2)如图乙所示,将电压表正确接在 $ a $、$ b $ 两点间,闭合开关后,电压表的示数如图丙所示,则电压表的示数为2.8 $ V $。
(3)依次将电压表改接到 $ c $、$ d $ 两点和 $ e $、$ f $ 两点间,发现电压表示数与(2)中电压表示数相同,由此他得出结论：在并联电路中,各支路两端的电压相等且等于电源电压,此实验不科学(选填“科学”或“不科学”),接下来应该进行的操作是更换不同规格的灯泡，多次实验。

答案：
(1)两灯都不发光　有　电路连接略　
(2)2.8　
(3)不科学　更换不同规格的灯泡，多次实验
