9. (2024·福建)小闽设计的车载可加热果蔬搅拌机工作电路图如图。电热丝$R的阻值为4\ \Omega$,电动机标有“$12\ V\ \ 24\ W$”字样。闭合开关$S$、$S_{1}$,电动机正常工作。求：
(1)电源电压。
(2)闭合开关$S$、$S_{1}$,电动机$1\ min$内消耗的电能。
(3)闭合开关$S$、$S_{2}$,通电$100\ s$,电热丝$R$产生的热量。

答案：
(1)12 V
(2)1440 J
(3)3600 J

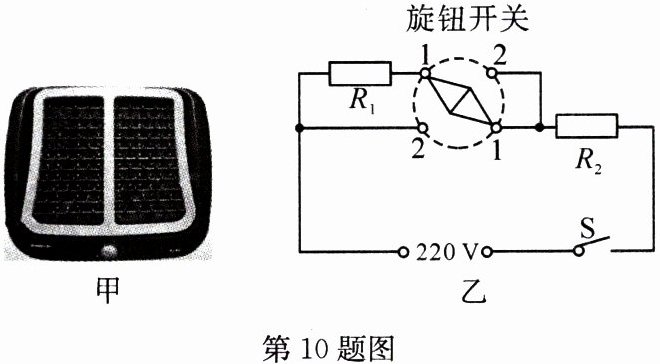

10. 如图甲所示是一款电热暖脚器,可通过旋钮来实现高、低温挡位切换,其内部简化电路如图乙所示,图中$R_{1}$、$R_{2}$均为加热电阻(阻值不变)。该暖脚器高温挡的功率是$440\ W$,低温挡的功率是$110\ W$。问：
(1)低温挡位时电路中的电流是多大？
(2)该暖脚器在高温挡连续工作$5\ min$产生的热量是多少？
(3)加热电阻$R_{1}$的阻值是多少？

答案：
(1)0.5 A
(2)$1.32×10^{5}J$
(3)330 Ω
