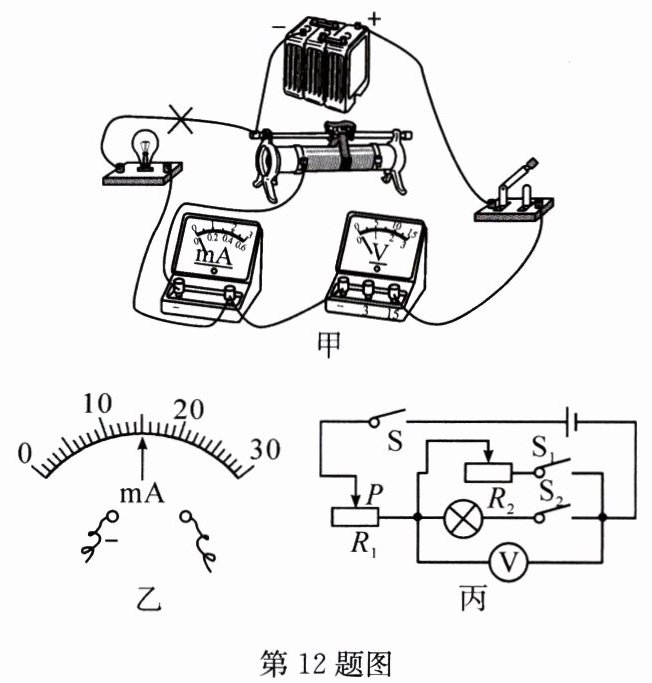

12. 某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压恒为6V,小灯泡的额定电压是3.8V。
(1)闭合开关前,检查电路,该同学发现有接线错误,并已经在接错的导线上画“×”,请用笔画线代替导线把它改到正确的位置上。
(2)电路改接正确后,闭合开关,若要逐渐增大灯泡两端的电压,则滑动变阻器的滑片应向_________(选填“左”或“右”)移动;当电压表示数为3.8V时,此时电流表示数如图乙所示,则小灯泡的额定功率是_________W。
(3)另一同学设计了如图丙所示的实验电路来测量小灯泡的额定功率。电源电压未知但恒定不变,小灯泡的额定电压为U额$,R_1$和$R_2$为滑动变阻器$,R_1$的最大阻值为R₀,实验步骤如下:
①闭合开关S、$S_2,$断开开关$S_1,$调节$R_1$的阻值,使电压表的示数为U额;
②闭合开关S、$S_1,$断开开关$S_2,$保持$R_1$的阻值不变,调节$R_2$的阻值,使电压表的示数为U额;
③保持$R_2$的阻值不变,将$R_1$的滑片P调至最左端,记下电压表的示数$U_1,$再将$R_1$的滑片P调至最右端,记下电压表的示数$U_2,$则小灯泡的额定功率P额= _________。(用U额、$U_1、$$U_2、$R₀表示)

答案：

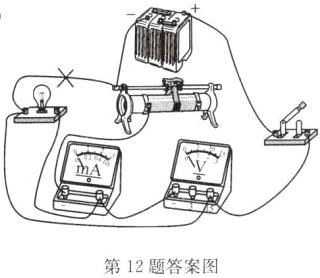

(1)
(2)左　0.057　
(3)$\frac{(U_{2}-U_{1})U_{额}^{2}}{U_{2}R_{0}}$

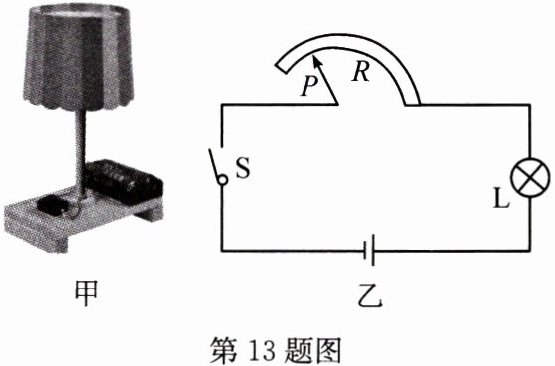

13. (2024·重庆)图甲是同学们自制的调光小台灯,图乙是台灯的电路原理图。电源电压为3V,R是调节亮度的变阻器,最大阻值为10Ω。灯L标有“2.5V 0.5W”字样。忽略温度对电阻的影响。求:
(1)灯L正常发光时的电阻;
(2)灯L正常发光时,变阻器R工作10min产生的热量;
(3)电源电压降为2.7V后,灯L的最小实际电功率。

答案：
(1)12.5Ω　
(2)60J　
(3)0.18W
