《2025年新课程实践与探究丛书九年级物理上册教科版》

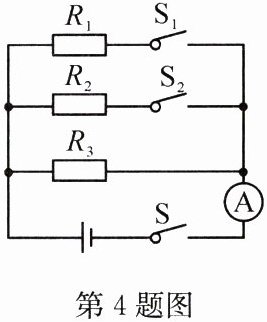

4. 如图所示,电源电压恒定,电阻 $ R_1 = 5 \Omega $、$ R_2 = 10 \Omega $。只闭合开关 $ S $ 和 $ S_1 $ 时电流表示数为 $ 1 A $,只闭合开关 $ S $ 和 $ S_2 $ 时电流表示数可能为(B)

A.$ 2.0 A $
B.$ 0.6 A $
C.$ 0.5 A $
D.$ 0.4 A $

答案： B

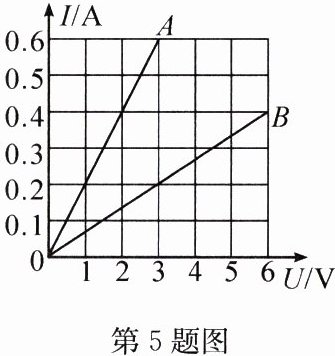

5. 两个电阻 $ A $ 和 $ B $,通过它们的电流与其两端电压的关系如图所示。则由图可知,$ R_A = $5$ \Omega $；若把它们并联在 $ 3 V $ 的电路中,干路电流是0.8$ A $；若把它们串联在总电压为 $ 3 V $ 的电路中,则通过电阻 $ B $ 的电流是0.15$ A $。

答案： 5 0.8 0.15

6. $ 3 \Omega $ 和 $ 6 \Omega $ 的两个电阻,并联后等效电阻为2$ \Omega $,串联后等效电阻为9$ \Omega $。

答案： 2 9

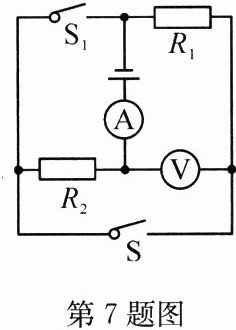

7. 如图所示,电源电压保持不变,闭合开关 $ S $,电压表和电流表均有示数,再闭合开关 $ S_1 $,电流表的示数变大,电压表的示数变大。(均选填“变大”“变小”或“不变”)

答案： 变大 变大

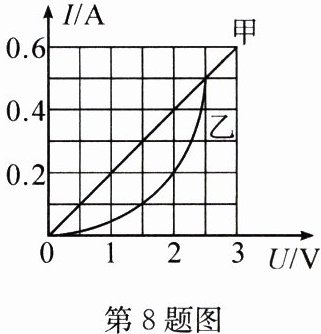

8. 两个电路元件甲和乙中的电流与电压的关系如图所示,将元件甲、乙串联后接在恒压电源两端,流过元件甲、乙的电流是 $ 0.1 A $；若将元件甲、乙并联后仍接在该电源两端,那么流过干路的电流是______0.6$ A $。

答案： 0.6

9. 若需要一个 $ 12 \Omega $ 的定值电阻,现在只有 $ 5 \Omega $、$ 10 \Omega $、$ 20 \Omega $、$ 30 \Omega $ 的定值电阻各一个,则可以把一个 $ 20 \Omega $ 和一个30$ \Omega $ 的定值电阻并联起来当作 $ 12 \Omega $ 的定值电阻使用。

答案： 30 并

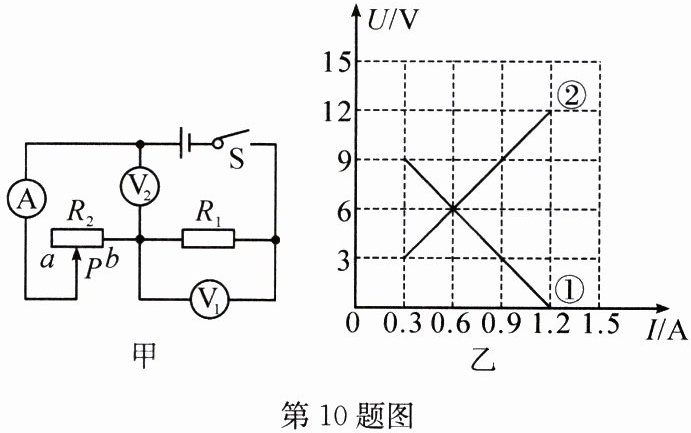

10. 如图甲所示,电源电压保持不变。闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 从 $ a $ 端滑到 $ b $ 端的过程中,两个电阻的 $ U - I $ 关系图像如图乙所示,则下列判断错误的是(C)

A.电源电压为 $ 12 V $
B.图线②是电阻 $ R_1 $ 的 $ U - I $ 关系图像
C.变阻器滑片在中点时,$ V_2 $ 的示数为 $ 4.8 V $
D.变阻器的最大阻值与 $ R_1 $ 的阻值之比为 $ 3 : 1 $

答案： C
