《2025年新课程实践与探究丛书九年级物理上册教科版》

1. (2023·福建)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的(C)
A.材料
B.横截面积
C.长度
D.电流方向

答案： C

2. 如图所示,用滑动变阻器调节灯的亮度,若要求滑片$P$向右端滑动时灯逐渐变暗,则$M$、$N$分别应接接线柱(B)

A.$A$、$D$
B.$B$、$C$
C.$A$、$B$
D.$C$、$D$
]

答案： B

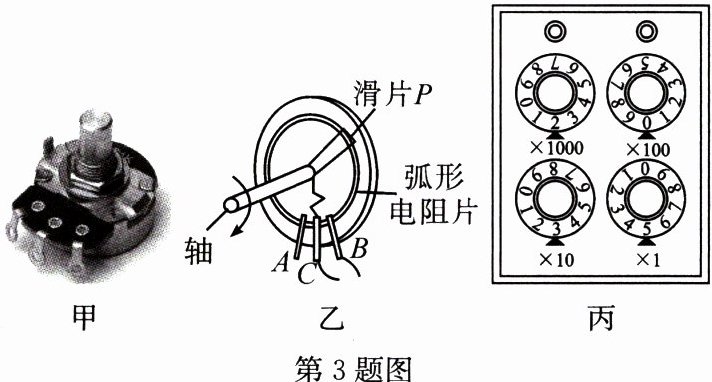

3. 如图甲所示为旋转式变阻器,若图乙中旋转式变阻器的$B$、$C$两接线柱连入电路,则连入电路的弧形电阻片是PB(选填“$AP$”“$PB$”或“$AB$”)段。若将该旋转式变阻器接入收音机中当作音量开关,当轴沿顺时针方向旋转时,收音机的音量将变大(选填“变大”“变小”或“不变”)。图丙中电阻箱的示数为2035$\Omega$。
]

【滑动变阻器及其作用】

答案： 3.PB　变大　2035

4. 如图所示是滑动变阻器接入电路中的情形,当滑片$P$向右滑动时,连入电路的电阻变大的有(B)

A.1个
B.2个
C.3个
D.4个
]

答案： B

5. (2023·四川巴中)在如图所示的电路中,电源电压恒定,当滑动变阻器$R_{P}$的滑片从最左端滑到最右端的过程中,下列说法正确的是(C)

A.电流表示数变小,电压表示数变大
B.电流表示数变大,电压表示数变小
C.电流表示数不变,电压表示数变小
D.电流表示数不变,电压表示数不变
]

答案： C
