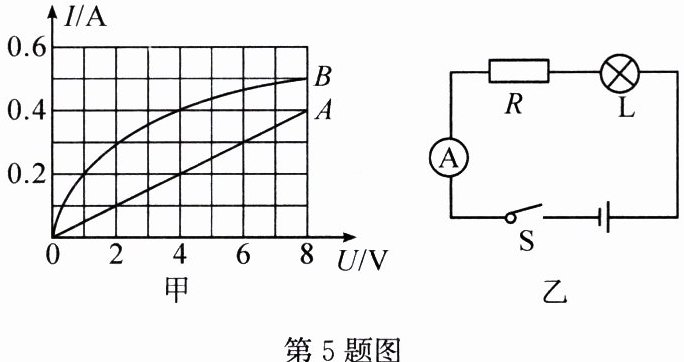

5. 如图甲所示,A、B分别为定值电阻和小灯泡的I - U图像,小灯泡和电阻的连接情况如图乙所示,电源电压为8V。闭合开关,下列说法正确的是(C)

A.小灯泡电阻随温度的升高而减小
B.灯泡的实际电功率为1.6W
C.10s内定值电阻产生的热量为18J
D.小灯泡消耗电能比定值电阻快

答案： C

6. (2024·内蒙古)如图所示,电水壶的规格为“220V 1210W”,电热水器的规格为“220V 2420W”,电能表上标着“3000revs/(kW·h)”。当电路中单独使用电水壶烧水时,铝盘转动165r,用时180s；在电路中单独使用电热水器时,用时6min。导线、电水壶和电热水器的电阻不随温度变化。求：

(1)电水壶和电热水器的电阻；
(2)单独使用电热水器时导线上产生的热量。

答案： （1）40 $\Omega$ 20 $\Omega$ （2）$1.21× 10^{5}\ J$

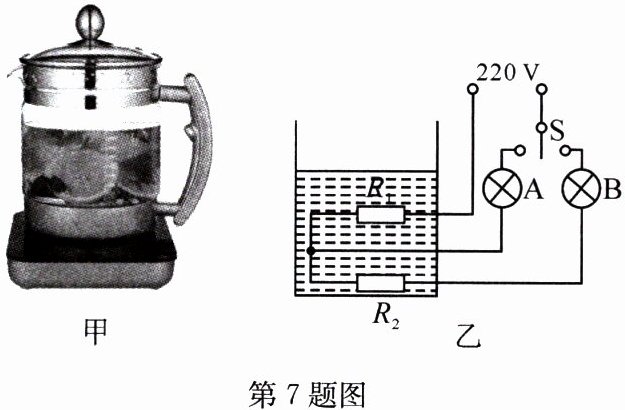

7. 如图甲是小明同学购买的一款煮茶器,图乙是它的工作原理图$,R_1、$$R_2$是电加热丝$,R_1$的阻值为48.4Ω,S为切换开关,“保温”与“煮茶”的总加热功率之比为1∶4。指示灯A、B的阻值忽略不计$,R_1、$$R_2$的阻值不随温度而改变。

(1)求煮茶时$R_1$的电功率；
(2)求$R_2$的电阻值；
(3)若茶水的比热容为$4.2×10^3J/(kg·℃),$茶水的吸热效率为80％,将质量为1kg的茶水从20℃加热至100℃,求加热时间。

答案： （1）1000 W （2）145.2 $\Omega$ （3）420 s
