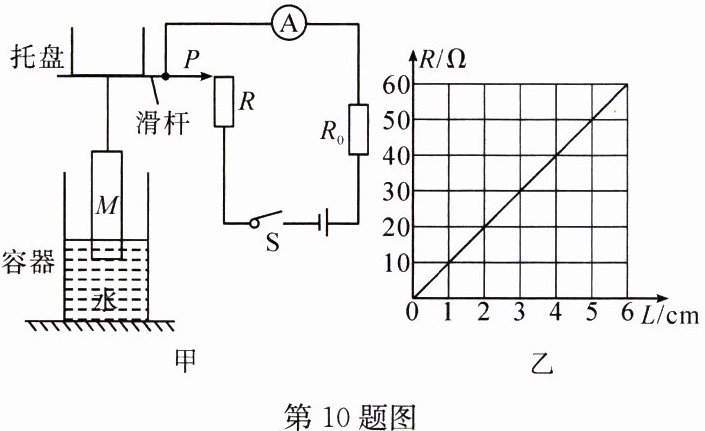

10. (2024·四川南充)某科创小组设计了利用电流表测量物体质量的装置,如图甲所示。现截取适当长度的电阻片 $ R $(它的阻值随长度 $ L $ 的变化图像如图乙)作为滑动变阻器接入电路。图甲中,电源电压为 $ 6\ V $ 且恒定不变,电流表量程为 $ 0 \sim 0.6\ A $。当滑片 $ P $ 在最下端时,电流表示数为 $ 0.6\ A $。装置中托盘与圆柱形实心塑料浮筒 $ M $ 通过硬质绝缘细杆固定连接,整体漂浮在装有足够深的水的柱形薄壁容器中,且只能在竖直方向上移动。托盘的质量为 $ 0.27\ kg $;$ M $ 高 $ 22\ cm $,底面积为 $ 300\ cm^2 $,质量为 $ 0.33\ kg $;容器的底面积为 $ 400\ cm^2 $,托盘通过滑杆带动滑片 $ P $ 上下移动。托盘中未放物体时,调节水量,使滑片 $ P $ 正好位于 $ R $ 最上端。托盘中放入物体 $ A $ 时,$ M $ 刚好浸没,滑片 $ P $ 正好位于 $ R $ 最下端($ g $ 取 $ 10\ N/kg $,$ \rho_{水} = 1.0 × 10^3\ kg/m^3 $,不计滑片、滑杆、细杆的质量,忽略摩擦阻力,装置工作时水不溢出)。求:
(1)$ R_0 $ 的阻值;
(2)物体 $ A $ 的质量;
(3)托盘中未放物体时,电流表的示数。

答案：
(1)10 Ω
(2)6 kg
(3)0.1 A

1. 根据欧姆定律,下列说法正确的是(D)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越大,这段导体的电阻就越小
C.导体的电阻与电压成正比,与电流成反比
D.同一导体两端的电压越大,这段导体中的电流就越大

答案： D

2. 如图所示,电源电压恒定不变,闭合开关后,当滑动变阻器滑片 $ P $ 向左端滑动时,下列说法正确的是(A)


A.电流表 $ A $ 示数变大,电压表 $ V $ 示数变小
B.电流表 $ A $ 示数变小,电压表 $ V $ 示数变大
C.电流表 $ A $ 示数变大,电压表 $ V $ 示数不变
D.电流表 $ A $ 示数变小,电压表 $ V $ 示数不变

答案： A
