《2025年新课程实践与探究丛书九年级物理上册教科版》

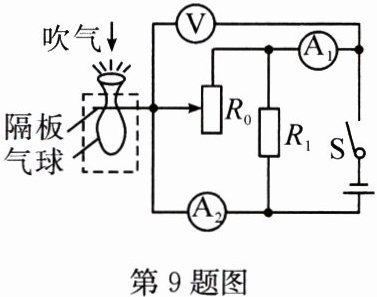

9. 如图所示是某青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小。R₀为滑动变阻器$,R_1$为定值电阻,电压表、电流表为理想电表,电源电压保持不变。现闭合开关S,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器R₀接入电路的阻值变小。下列说法正确的是(D)

A.电压表的示数不变,电流表$A_1$的示数变小
B.电压表的示数不变,电流表$A_2$的示数变小
C.电压表的示数变小,电流表$A_1$的示数变大
D.电流表$A_1$的示数变大,电流表$A_2$的示数变大
【电表变化问题】

答案： D

10. 如图所示,滑动变阻器的滑片从B端向A端滑动的过程中,下列说法正确的是(A)

A.电压表示数变小
B.电流表示数变小
C.电路总电阻变大
D.R₀不能保护电路

答案： A

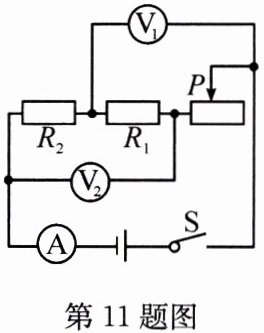

11. 如图所示,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是(C)

A.电流表A的示数变大
B.电压表$V_1$的示数变小
C.电压表V_1的示数的变化量与电流表A的示数的变化量的比值$\frac{\Delta U_1}{\Delta I}$保持不变
D.电压表V_2的示数与电流表A的示数的比值$\frac{U_2}{I}$变大

答案： C

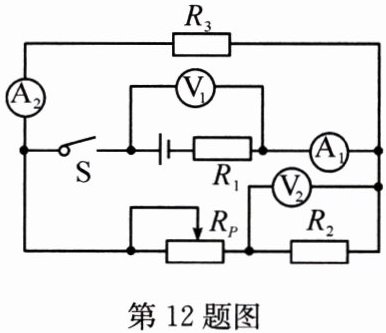

12. 如图所示,图中的四个电表均为理想电表,电源输出电压不变。闭合开关,当滑动变阻器滑片P向右端移动时,电表的读数会发生变化。电表读数变化量指该时刻电表的读数与初始时刻电表读数的差值。下列说法正确的是(C)
$A. V_1$的读数减小$,V_1$读数与$A_1$读数的比值不变$,V_1$读数变化量与$A_1$读数变化量的比值不变
$B. V_2$的读数增大$,V_1$读数与$A_1$读数的比值不变$,V_1$读数变化量与$A_1$读数变化量的比值减小
$C. A_1$的读数增大$,V_1$读数与$A_1$读数的比值减小$,V_1$读数变化量与$A_1$读数变化量的比值不变
$D. A_2$的读数减小$,V_1$读数与$A_1$读数的比值减小$,V_1$读数变化量与$A_1$读数变化量的比值减小

答案： C
