《2025年新课程实践与探究丛书九年级物理上册教科版》

1. 如图所示,电路中电源电压不变。当开关S闭合时,电压表和电流表示数的变化情况是(A)

A.两表示数都变大
B.电压表示数变大,电流表示数变小
C.两表示数都变小
D.电压表示数变小,电流表示数变大

答案： A

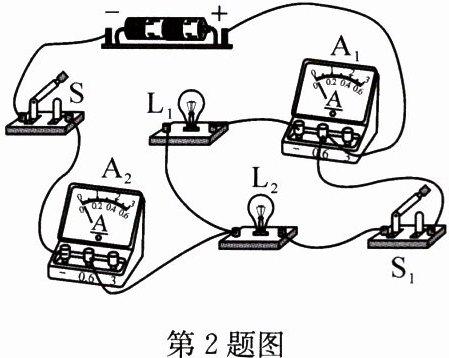

2. 如图所示,闭合开关S、$S_1$后,以下说法正确的是(D)

A.灯$L_1、$$L_2$串联
B.电流表$A_1$和$A_2$示数相等
C.断开$S_1$后,电流表$A_1$示数变小
D.断开$S_1$后,电流表$A_2$示数变小

答案： D

3. 如图所示,电源电压不变$,R_1、$$R_2、$$R_3$为定值电阻。若先闭合开关$S_1、$$S_2,$然后断开$S_2,$则电流表示数变小,电压表$V_1$与电流表的示数之比不变。

【滑动变阻器引起的动态电路】

答案： 变小 不变

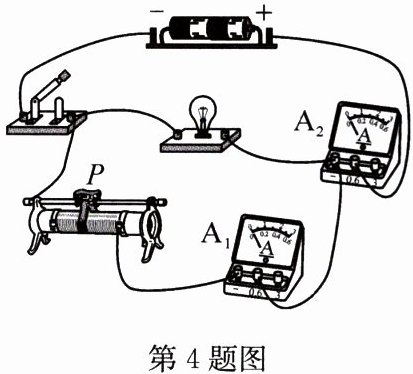

4. (2024·山东)某学习小组连接了如图所示的实物电路,闭合开关,移动滑片P的过程中,关于电流表$A_1$的示数、电流表$A_2$的示数以及灯泡的亮度,可能出现的现象是(C)

$A. A_1$变大$,A_2$变小,灯泡亮度不变
$B. A_1$变小$,A_2$变大,灯泡亮度变暗
$C. A_1$变小$,A_2$变小,灯泡亮度不变
$D. A_1$变大$,A_2$变大,灯泡亮度变亮

答案： C

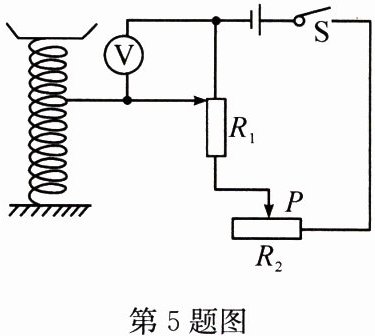

5. (2024·陕西)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示。闭合开关S,下列关于该台秤的分析正确的是(D)

A.保持$R_2$阻值不变,被测物体质量变小时,电路中电流变大
B.保持$R_2$阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将$R_2$滑片P向左滑动
D.若台秤测量值偏小,可以将$R_2$滑片P向右滑动进行校准

答案： D
