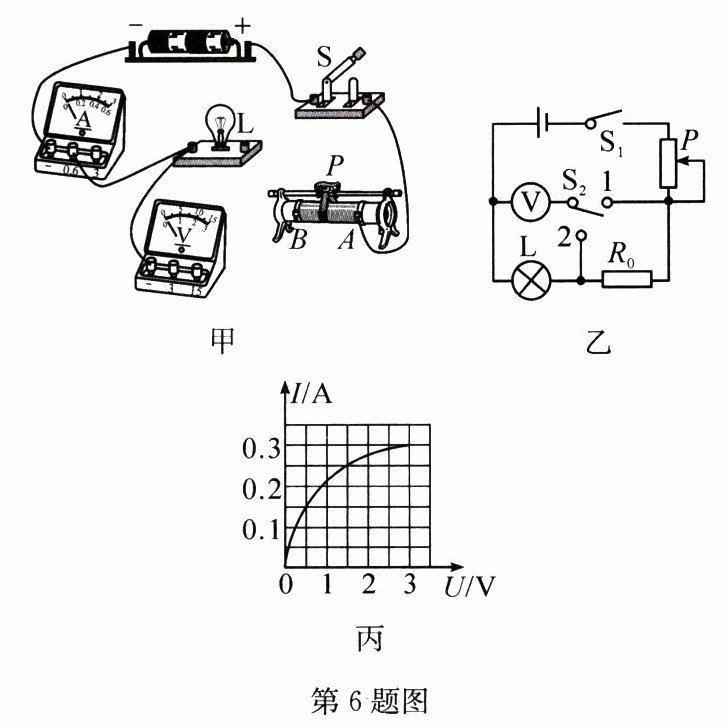

6. 某探究小组要测量一个标有“$ 2.5 \, V $”字样的小灯泡在正常发光时的电阻,连接了如图甲所示的部分电路,已知电源电压恒定,滑动变阻器规格为“$ 50 \, \Omega \, 2 \, A $”。

(1)该实验的原理是______。
(2)请用笔画线代替导线,将图甲中的电路补充完整。
(3)若连接电路后,闭合开关 $ S $,发现无论怎样调节滑动变阻器,电流表和电压表的示数都不变且较小,出现这种现象的原因是______。
(4)若将滑动变阻器的下接线柱 $ A $ 端接入电路,正确连接电路后,闭合开关 $ S $,滑片 $ P $ 向______(选填“左”或“右”)滑动时,小灯泡 $ L $ 变亮。
(5)在移动滑片 $ P $ 的过程中,应该观察______表的示数,使小灯泡 $ L $ 正常发光。
(6)当小灯泡正常发光时,电流表示数为 $ 0.25 \, A $,则小灯泡正常发光时的电阻是______ $ \Omega $。
(7)完成实验后,小组又设计了如图乙所示的电路图,测量该小灯泡 $ L $ 正常发光时的电阻,$ R_0 $ 为定值电阻,$ S_2 $ 为单刀双掷开关,实验步骤如下：
①闭合开关 $ S_1 $,将开关 $ S_2 $ 拨到触点 2,移动滑片 $ P $,使电压表的示数 $ U_1 = $______ $ V $；
②保持滑片 $ P $ 的位置不变,再将开关 $ S_2 $ 拨到触点 1,读出电压表的示数并记为 $ U_2 $；
③该小灯泡正常发光时的电阻 $ R_{L} = $______(用 $ U_1 $、$ U_2 $、$ R_0 $ 表示)。
(8)实验中发现,当电压表示数为 $ 0.9 \, V $ 时,小灯泡刚好微微发光,此时小灯泡的电阻比它正常发光时的电阻要______(选填“大”或“小”)。
(9)经过多次实验,测出并记录多组电压和电流的值,得到小灯泡的 $ I-U $ 图像如图丙所示,通过分析图像,发现小灯泡的电阻随电压的增大而______(选填“增大”“减小”或“不变”),小灯泡电阻发生了变化,其原因是灯丝电阻受______的影响。

答案：

(1)$R=\frac{U}{I}$
(2)
(3)滑动变阻器下方两个接线柱接入了电路
(4)右
(5)电压
(6)10
(7)①2.5 ③$\frac{U_{1}R_{0}}{U_{2}-U_{1}}$
(8)小
(9)增大　温度
