《2025年新课程实践与探究丛书九年级物理上册教科版》

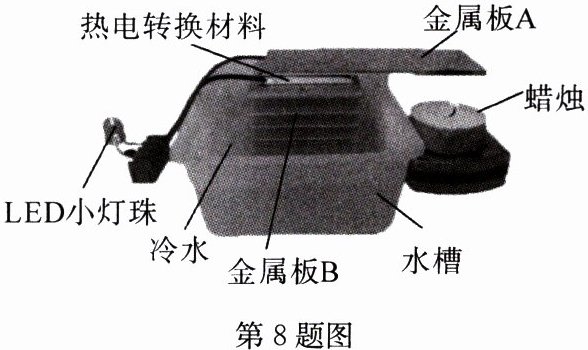

8. (2024·江苏扬州)温差发电技术是绿色环保的发电技术,利用热电转换材料和两块金属板可制成简易的温差发电装置。如图所示,将发电装置的一块金属板放在冷水中,用火焰加热另一块金属板,观察到与热电转换材料连接的 LED 小灯珠发光。

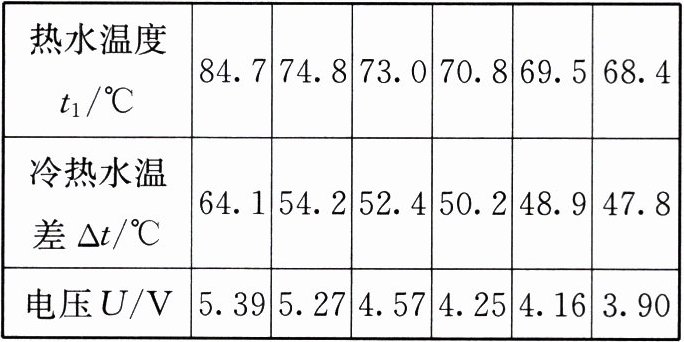

(1)小明想利用此装置探究发电的电压与温度的关系,对此装置做了适当的改进：将 LED 小灯珠拆下,换成数字电压表接入电路；撤去蜡烛,将上端金属板 A 浸入热水中,用温度计每隔一段时间测量冷、热水的温度。测得数据如下：
|热水温度$ t_1/℃$|84.7|74.8|73.0|70.8|69.5|68.4|
|冷热水温差 Δt/℃|64.1|54.2|52.4|50.2|48.9|47.8|
|电压 U/V|5.39|5.27|4.57|4.25|4.16|3.90|

①改变热源的目的是改变金属板的温度，从而改变冷热水温差，探究发电电压与温度的关系。
②分析表格数据,当时室温是20.6℃。
③要提高发电电压可采取的办法是提高热水的温度或降低室温、更换发电效率更高的热电转换材料。(针对不同影响因素各写 1 条)
(2)我国科学家成功利用人体和环境的温差做出了温差电池。若该电池在 1℃的温差下产生$ 2×10⁻^2 V $的电压,输出功率为$ 1×10⁻^6 W,$则输出电流为5×10⁻⁵A。

答案：
(1)①略 ②20.6 ③提高热水的温度或降低室温 更换发电效率更高的热电转换材料
(2)5×10⁻⁵

9. (2024·江苏淮安)某款恒温箱的简化电路如图甲所示,控制电路中电源电压为 36 V 且保持不变,电磁铁线圈电阻为 50 Ω,R 为热敏电阻(置于恒温箱内),其阻值随温度变化的关系如图乙所示；工作电路中的加热器(图中未画出)正常工作时的电阻为 44 Ω。
(1)加热器应接在图甲中______(选填“ab”或“cd”)之间。
(2)加热器正常工作 6 s 产生的热量是多少？
(3)控制电路的电流减小到 0.036 A,衔铁会被释放。则当调节 R' = 50 Ω 时,恒温箱内设定的最低温度为多少摄氏度？
(4)若使恒温箱内设定的最低温度提高一些,可将 R' 的滑片向______滑动一点。

(1)加热器应接在图甲中ab(选填“ab”或“cd”)之间。
(2)加热器正常工作 6 s 产生的热量是多少？
6600J
(3)控制电路的电流减小到 0.036 A,衔铁会被释放。则当调节 R' = 50 Ω 时,恒温箱内设定的最低温度为多少摄氏度？
50℃
(4)若使恒温箱内设定的最低温度提高一些,可将 R' 的滑片向右滑动一点。

答案：
(1)ab
(2)6600J
(3)50℃
(4)右
