《2025年新课程实践与探究丛书九年级物理上册教科版》

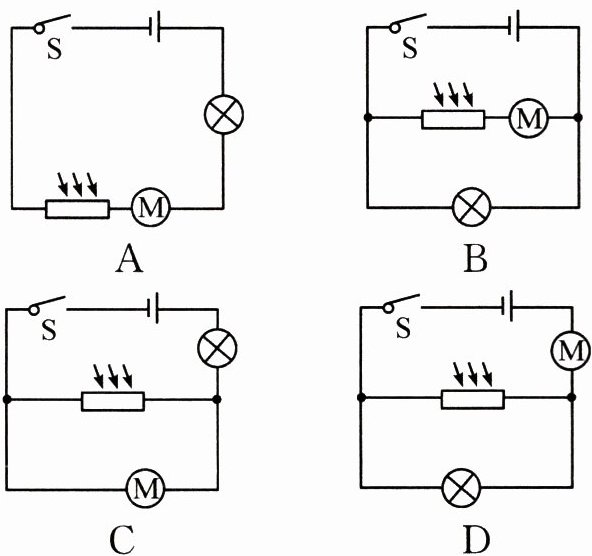

1. 为节约用纸,某学校新学期安装了感应自动出纸装置。其工作过程如下：开关S闭合,装置处于待机状态,指示灯亮；用手遮挡感应区,电动机转动送纸。下列电路图中能满足要求的是(光敏元件未被遮挡时电阻很小,相当于一根导线；被遮挡时,相当于断开的导线)(C)

答案： C

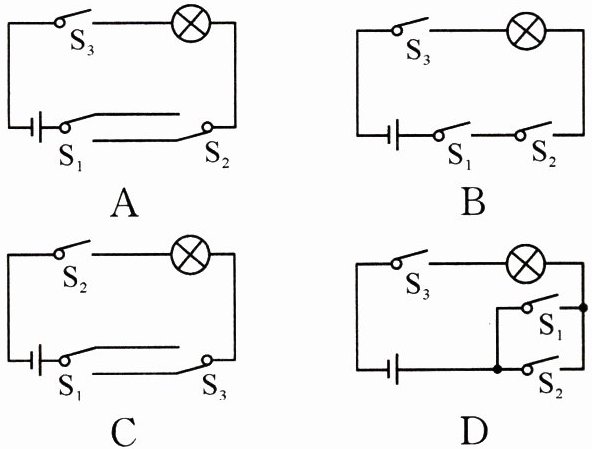

2. 某物理学习小组设计了一个智能灯控系统,电路的通断可以通过手动开关$S_1$实现,也可以通过手机远程控制开关$S_2$实现。光线较暗时,光控开关$S_3$自动闭合,接通灯泡。下列是电路图中符合要求的是(A)

答案： A

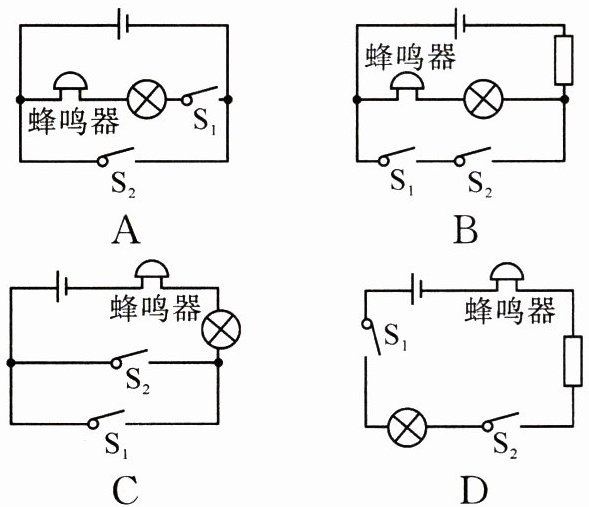

3. 车辆行驶时,驾乘人员必须系好安全带。汽车上都安装有未系安全带提示系统。当车辆前排两个座位上任意一个安全带没有扣好(相当于$S_1、$$S_2$中任意一个开关未闭合)时,仪表盘上的指示灯亮起,蜂鸣器工作。下列电路符合上述要求的是(B)

答案： B

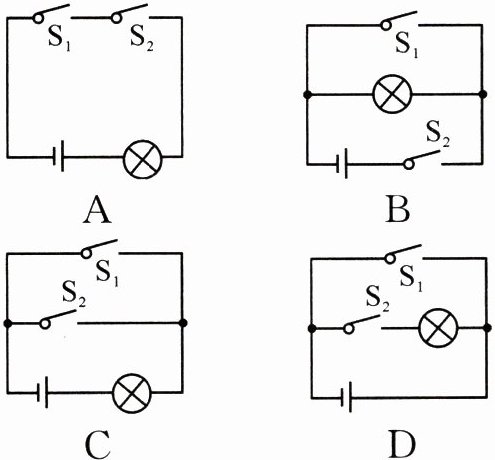

4. 一节火车车厢中有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒乘客两间厕所内部都有人。下图中符合要求的电路是(A)

答案： A

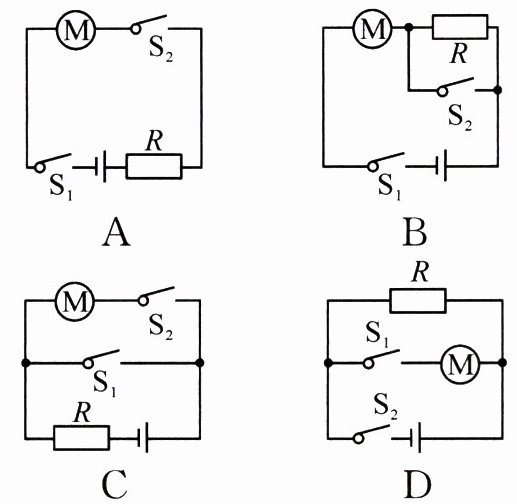

5. 使用电动牙刷时,闭合$S_1,$电动机工作,开始刷牙；$S_2$是手柄上的强、弱转换模式开关,可调节电动机的旋转快慢,以满足不同的刷牙需求。下列电路符合上述设计要求的是(B)

答案： B
