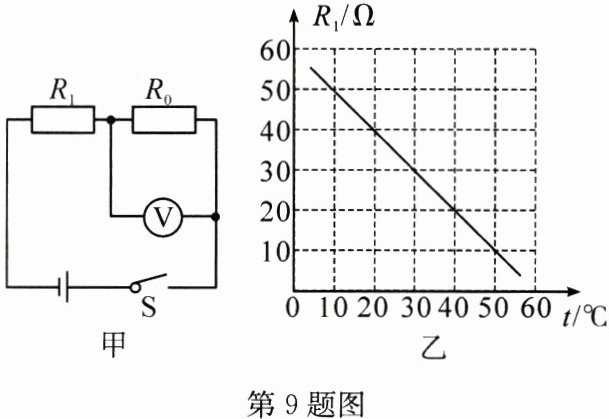

9. 某课外活动小组的同学设计了一个用电压表示数的变化来反映环境温度变化的电路,如图甲所示。电源电压为 $ 6\ V $ 不变,定值电阻 $ R_0 = 20\ \Omega $,$ R_1 $ 是热敏电阻,$ R_1 $ 阻值随温度变化的图像如图乙所示。闭合开关 $ S $ 后,问:
(1)当电压表示数为 $ 2\ V $ 时,电路中的电流多大?
(2)当环境温度为 $ 20^{\circ}C $ 时,电压表示数是多少?
(3)如果将 $ R_0 $、$ R_1 $ 并联接在该电源上,放置在某一环境中时,测得干路中的电流为 $ 0.6\ A $,此时人在这样的环境温度中是否舒适? 请通过计算后,结合你知道的生活情形分析并说明理由。

答案：
(1)0.1 A
(2)2 V
(3)此时环境温度为$40^{\circ }C$,人在这样的环境温度中不舒适
