《2025年新课程实践与探究丛书九年级物理上册教科版》

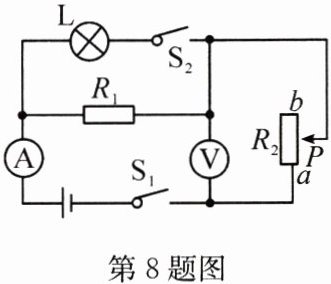

8. 如图所示, 电源电压不变, 灯泡 L 规格为“6 V 1.2 W”, 滑动变阻器$ R_2 $规格为“30 Ω 1 A”, 电流表量程为 0 ~ 0.6 A, 电压表量程为 0 ~ 3 V。闭合开关$ S_1、$$S_2, $滑片 P 滑至 a 端, 电流表示数 0.5 A, 灯泡正常发光, 则定值电阻$ R_1 $为20Ω；闭合开关$ S_1, $断开开关$ S_2, $保证电路安全, 分析各种可能情况, 整个电路的最小功率为0.9W。(不考虑温度对灯丝电阻的影响)

答案： 20；0.9

9. 在如图所示的电路中, 电源电压为 12 V 且不变, 电阻$ R_1 $的阻值为 10 Ω。闭合开关 S:
(1) 求电流表的示数 I;
(2) 现有滑动变阻器$ R_2, $其规格是“20 Ω 1.5 A”“50 Ω 1 A”或“50 Ω 1.5 A”中的一个。将$ R_1 $与$ R_2 $分别以串联和并联的连接方式接人 M、N 接线柱之间, 闭合开关 S, 移动滑动变阻器$ R_2 $的滑片, 观察不同连接方式中电流表的两次示数分别是 2.5 A 和 0.2 A。
① 请通过计算判断所用滑动变阻器$ R_2 $的规格;
② 在电路元件安全工作的条件下, 判断哪种连接方式中滑动变阻器的最大电功率较大, 求出该最大电功率 P。

答案：
(1)1.2 A
(2)①规格为“50 Ω 1.5 A”②并联 18 W

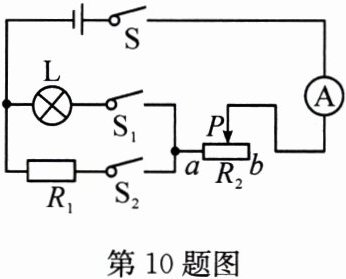

10. 如图所示, 电源电压恒定不变, 灯泡 L 上标有“6 V 3.6 W”的字样 (灯泡电阻受温度的影响忽略不计)。$R_1 = 30 Ω, $滑动变阻器$ R_2 $的最大阻值为 50 Ω, 当 S、$S_1 $闭合$, S_2 $断开且滑片 P 在 b 端时, 电流表的示数为 0.2 A。求:
(1) 灯泡正常工作时的电阻;
(2) 电源电压;
(3) 断开$ S_1, $闭合 S、$S_2, $调节滑动变阻器的滑片, 电阻$ R_1 $消耗的电功率的变化范围。

答案：
(1)10 Ω
(2)12 V
(3)0.675~4.8 W
