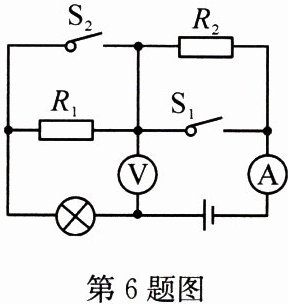

6. 根据如图所示的电路图,分别画出下列对应开关状态下的等效电路图。
(1)开关$S_1$断开$,S_2$闭合。
(2)开关$S_1、$$S_2$都断开。

答案：

(1)

(2)

7. 如图所示,分别画出下列情况下的等效电路图。
(1)只闭合开关$S_2,$滑动变阻器滑片移至最右端。
(2)闭合所有开关,滑动变阻器滑片移至最左端。

答案：

(1)

(2)

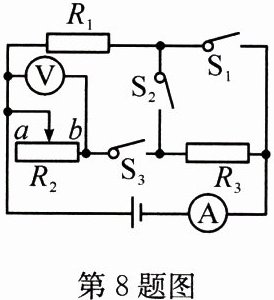

8. 如图所示,分别画出下列情况下的等效电路图。
(1)闭合开关$S_3,$断开开关$S_1、$$S_2,$滑动变阻器滑片置于中点位置时。
(2)闭合开关$S_1、$$S_2、$$S_3,$滑动变阻器滑片置于a端时。
(3)闭合开关$S_2、$$S_3,$断开开关$S_1,$滑动变阻器滑片置于中点位置时。

答案：

(1)

(2)

(3)

9. 画出如图所示的电路图对应开关状态下的等效电路图。
(1)当开关$S_1$闭合$,S_2、$$S_3$断开。
(2)当开关$S_1、$$S_2、$$S_3$都闭合。

答案：

(1)

(2)

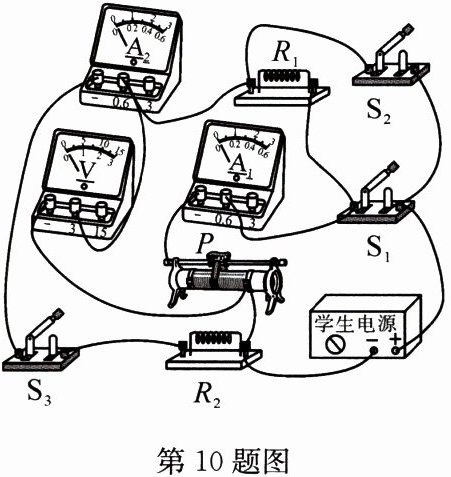

10. 画出实物图对应开关状态下的等效电路图。
(1)只闭合$S_1。$
(2)只闭合$S_2。$
(3)只闭合$S_2$和$S_3,P$置于右端。
$(4)S_1、$$S_2$和$S_3$均闭合。

答案：

(1)

(2)

(3)

(4)
