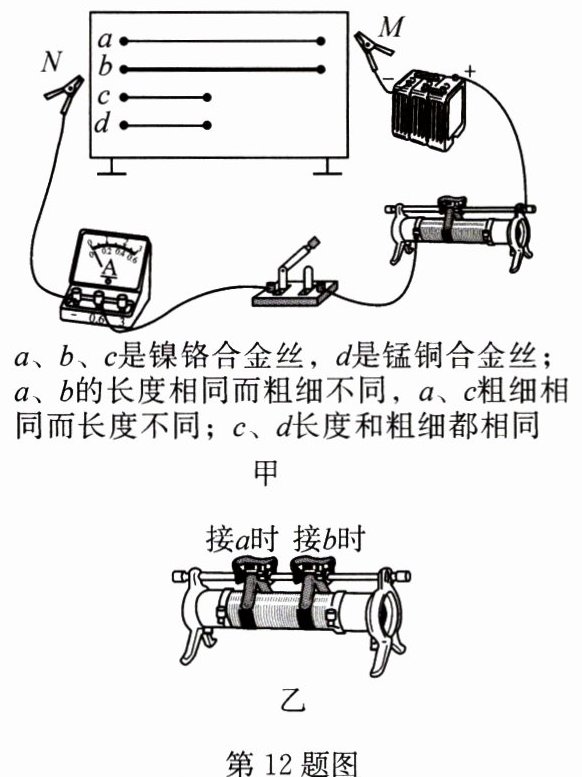

12. 在“探究导体的电阻跟哪些因素有关”的实验中。小明提出以下猜想：①电阻可能与导体的材料有关。②电阻可能与导体的长度有关。选用实验装置如图甲。

(1)此装置通过观察并比较电流表的示数来判断导体电阻的大小。
(2)为了完成猜想②应该选用合金丝a、c(填代号字母)进行对比实验。
(3)由于a和b粗细相近但不同,老师将a和b分别连入电路,闭合开关,通过调节滑片P,使两次电流表示数相同,记录两次滑片P的位置如图乙,据此老师判断b(填代号字母)横截面积更大。
(4)小明查阅资料,发现在温度不变时,导体的电阻跟导体的长度成正比,跟导体的横截面积成反比,这个规律叫作电阻定律,用公式表示为R= ρL/S,其中R、L、S分别表示导体的电阻、导体的长度和横截面积,其对应的单位分别是Ω、m、$m^2。$而ρ是反映材料导电性能的物理量,我们把它叫作材料的电阻率。
①根据材料信息,分析出电阻率ρ在国际单位制中的单位是$\Omega \cdot m$。
②由于图甲中c和d电阻未知,但要想比较c和d的电阻率,请写出你需要进行的操作及获取的证据c和d两合金丝的长度和横截面积相同，分别将c和d电阻接入电路中，通过比较电流表的示数得出电阻的大小，再根据$\rho =\frac{RS}{L}$，即可得出两导体电阻率的大小。

答案：
(1)电流表的示数　
(2)a、c　
(3)b　
(4)①$\Omega \cdot m$　②c和d两合金丝的长度和横截面积相同，分别将c和d电阻接入电路中，通过比较电流表的示数得出电阻的大小，再根据$\rho =\frac{RS}{L}$，即可得出两导体电阻率的大小
