《2025年新课程实践与探究丛书九年级物理上册教科版》

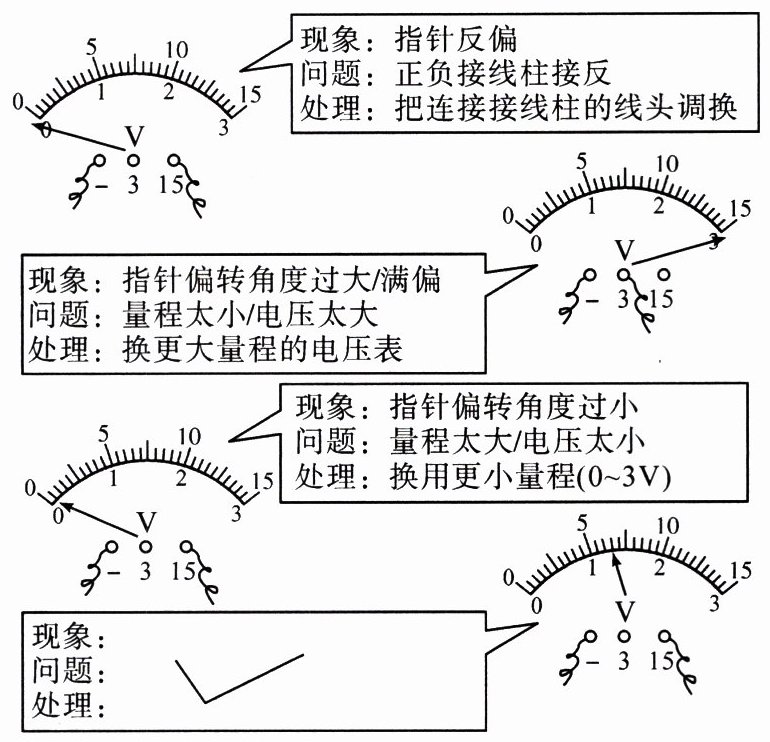

3. 电压表故障与处理

答案： 指针正常偏转；无故障；直接读数

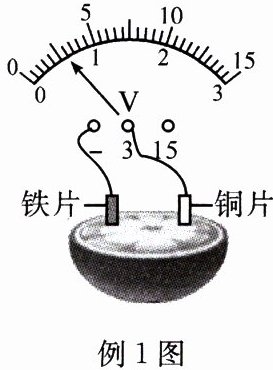

例 1 (2024·江苏淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。

(1)用电压表测量电压,如图所示,该水果电池电压为0.6V,水果电池是将化学能转化为电能。
(2)该水果电池正极是铜片(选填“铁片”或“铜片”)。
(3)为获得更高电压,可以将多个水果电池串联。

答案：
(1)0.6　化学　
(2)铜片　
(3)串

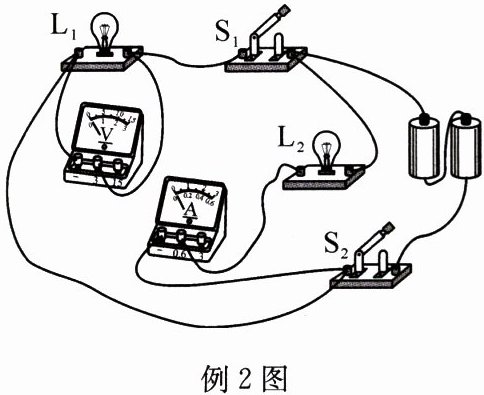

例 2 (2024·四川眉山)如图所示,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是(C)

A.小灯泡 $ L_1 $ 和 $ L_2 $ 串联
B.电流表测量电路的总电流
C.若只断开 $ S_1 $,小灯泡 $ L_1 $ 熄灭,$ L_2 $ 正常发光
D.若灯 $ L_1 $ 突然熄灭,是因为电压表发生断路

答案： C

1. 为了安全用电。我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述,正确的是(D)
A.一节新干电池的电压约为 2 V
B.对人体的安全电压是 36 V
C.手机充电器的输出电压为 50 V
D.我国照明电路的电压是 220 V

答案： D

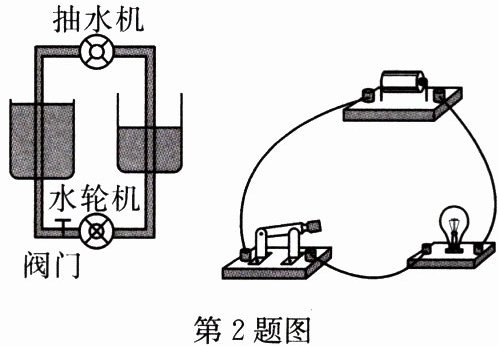

2. 在学习“电压”时,我们引入“水压”进行对比,如图所示,则下列说法错误的是(B)

A.我们把电源比作抽水机,电流比作水流
B.只要有水压就有水流,只要有电压就会有电流
C.水压是形成水流的原因,电压是形成电流的原因
D.这一研究方法被称为“类比法”
【电压表的使用和电压的测量】

答案： B
