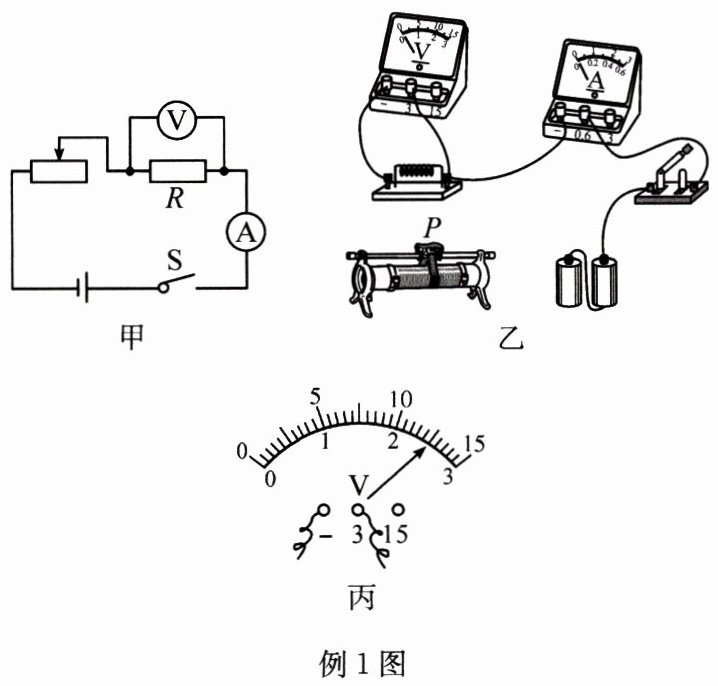

例1 用如图甲所示的电路测量定值电阻$R$的阻值。

(1)实验原理是$R=\frac{U}{I}$。
(2)完成图乙电路的连接,要求滑片向左滑时滑动变阻器接入的电阻变小。
(3)正确连接电路后,闭合开关前,滑动变阻器的滑片应处于最右端。
(4)闭合开关,将图乙中的滑动变阻器的滑片$P$向左移动时,电流表的示数会变大(选填“变大”或“变小”),当滑片$P$滑到某一位置时,电流表的示数为$0.5 A$,电压表的示数如图丙。由此可知被测电阻的阻值$R= $5$Ω$。
(5)完成一次实验后,为确保测量结果的准确性,接下来的操作是B。
A. 换用阻值不同的电阻再进行几次测量
B. 调节滑动变阻器的滑片$P$到不同位置再进行几次测量

答案：
(1)$R=\frac{U}{I}$
(3)右
(4)变大 5
(5)B
