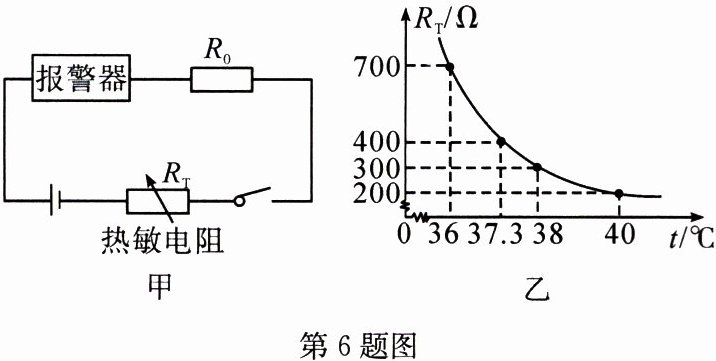

6. 小明设计了如图甲所示的模拟智能测温报警电路,电源电压恒为 12 V,通过报警器(电阻不计)的电流超过 10 mA 时就会报警,热敏电阻 R_T 的阻值随温度 t 的变化关系如图乙所示。要求：当所测温度达到或超过 37.3℃时,系统报警。
(1)计算 R₀。
(2)38℃时电流约为多少？(结果保留三位小数)
(3)36℃到 40℃的过程中,电路最大总功率是多少？

答案：
(1)800Ω
(2)0.011A
(3)0.144W

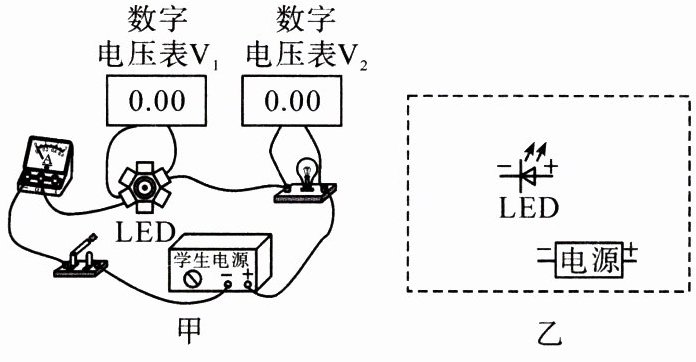

7. 小明探究小灯泡、LED 两端的电压随电流变化的情况,连接了如图甲所示的实物电路,其中电源可以提供不同的电压。

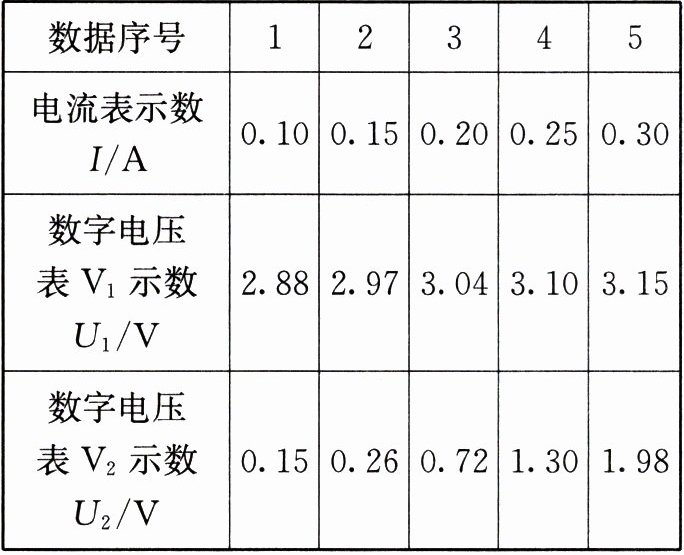

测量的数据如下表：
|数据序号|1|2|3|4|5|
|电流表示数 I/A|0.10|0.15|0.20|0.25|0.30|
|数字电压表$ V_1$示数$ U_1/V$|2.88|2.97|3.04|3.10|3.15|
|数字电压表$ V_2$示数$ U_2/V$|0.15|0.26|0.72|1.30|1.98|

(1)请根据实物图,在图乙虚线框中画出电路图(用$ V_1、$$V_2 $表示数字电压表$ V_1 $和$ V_2)。$
(2)电流为 0.10 A 时,小灯泡的阻值为_________Ω。
(3)电流为 0.30 A 时,LED 的功率为_________W；LED 在此状态下持续工作 100 s 消耗的电能为_________J。
(4)小明利用两节干电池(约 3 V)和上述实验中的小灯泡检测一批与上述实验规格一样的 LED,为保护被测 LED,设计了如图丙所示的电路,根据表中数据,推断检测时,通过 LED 的电流是否能达到 0.3 A？_________,理由是_________。
]

答案：

(1)
(2)1.5
(3)0.945 94.5
(4)不能 此时的电源电压约为3V，小于电流达到0.3A时所需的电压
