《2025年新课程实践与探究丛书九年级物理上册教科版》

2. 并联电路
(1)定义：把电路元件首首、尾尾并列连接起来的电路,叫作并联电路。
(2)理

解

：各用电器首首相连,尾尾相连。

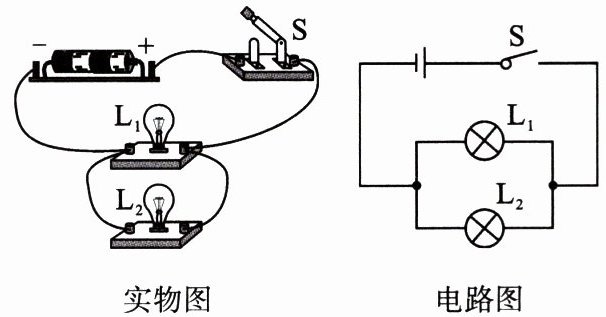

(3)
(4)电流路径：有多条电流路径,有干路和支路之分。
(5)开关作用：干路上的开关控制整个电路上的用电器,支路上的开关只控制其所在支路上的用电器。
(6)电路特点：电路中各支路用电器互不影响,当某一支路断路时,其他支路仍为通路。
知识扩展
若电路中一个开关能控制整个电路,那么这个电路可能是串联电路,也可能是并联电路(开关接在干路上)。

答案： 2.
(1)首首、尾尾并列
(2)首首相连,尾尾相连
(4)多 干 支
(5)整个电路
(6)互不影响

3. 识别电路串、并联常用的方法
①电流分析法：在识别电路时,电流的路径为电源正极→各用电器→电源负极,若途中不分流,则用电器串联；若电流在某一处分流,则每条支路都有用电器,这些用电器并联。
②断开法：去掉任意一个用电器,若另外的用电器也不工作,则这些用电器串联；若另外的用电器不受影响仍然工作,则这些用电器并联。

答案： 3.正 各用电器 负

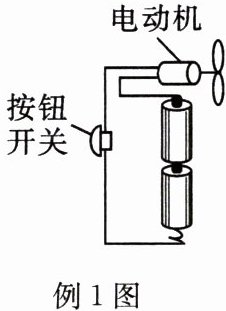

例1 (2024·辽宁)手持小风扇的简化电路如图所示,则下列说法正确的是(C)

A.开关和电动机是并联的
B.导线通常用半导体材料制成
C.电池的作用是为电动机提供电能
D.通电后电流从电池负极经电动机流向正极

答案： C

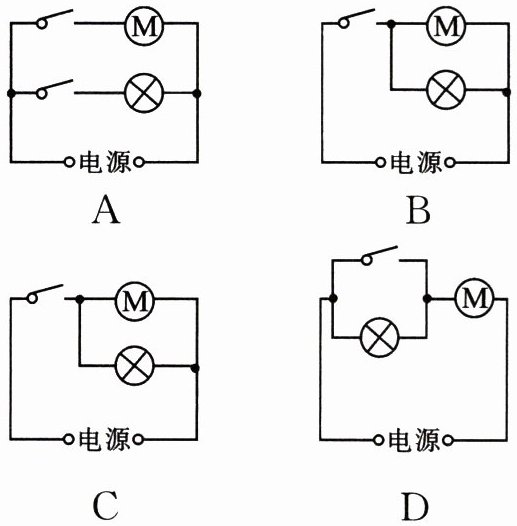

例2 (2024·四川巴中)为了减少炒菜时人对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计,符合要求的是(A)

A.
B.
C.
D.

答案： A

例3 (2024·四川自贡)如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$是并(选填“串”或“并”)联；闭合开关$S_2,$断开开关$S_1、$$S_3,$则小灯泡$L_1、$$L_2$是串(选填“串”或“并”)联；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并 串 短路
