《2025年新课程实践与探究丛书九年级物理上册教科版》

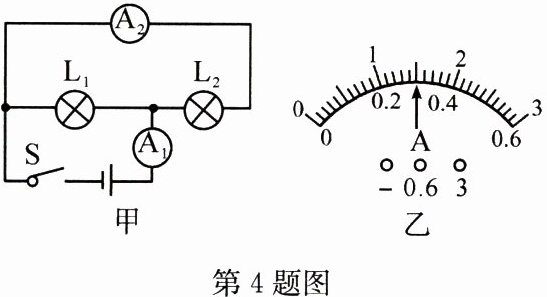

4. 如图甲所示,闭合开关 $ S $ 后,两个灯泡都能发光,图乙为电流表 $ A_1 $ 指针的位置。若电流表 $ A_2 $ 读数是 $ 0.5 \, A $,则下列说法错误的是(C)

A.电流表 $ A_1 $ 一定连接“3”接线柱
B.灯泡 $ L_1 $ 和 $ L_2 $ 并联
C.电流表 $ A_1 $ 的读数是 $ 0.3 \, A $
D.通过灯 $ L_1 $ 的电流为 $ 1 \, A $

答案： C

5. (2024·云南)如图所示,电源电压恒定,闭合开关 $ S $、$ S_1 $ 和 $ S_2 $,灯 $ L_1 $、$ L_2 $ 都正常发光。下列说法正确的是(C)

A.电流表 $ A_2 $ 测通过灯 $ L_2 $ 的电流
B.电流表 $ A_1 $ 和 $ A_2 $ 示数相等
C.断开 $ S_2 $,电流表 $ A_2 $ 示数变小
D.断开 $ S_2 $,灯 $ L_1 $ 变暗

答案： C

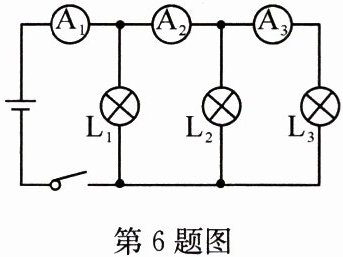

6. 如图,三个不同的灯泡接在电源上,$ A_1 $ 的示数为 $ I_1 $,$ A_2 $ 的示数为 $ I_2 $,$ A_3 $ 的示数为 $ I_3 $,各表读数关系正确的是(D)


A.$ I_1 = I_2 = I_3 $
B.$ I_1 = I_2 + I_3 $
C.$ I_3 ＞ I_2 ＞ I_1 $
D.$ I_1 ＞ I_2 ＞ I_3 $

答案： D

7. (2024·吉林长春)在“探究并联电路中干路电流与各支路电流的关系”的实验中：

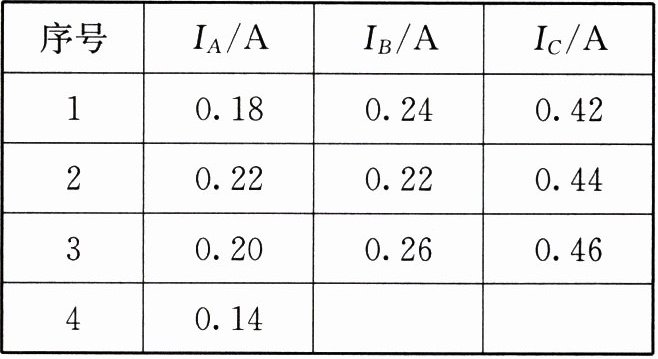

| 序号 | $ I_A / A $ | $ I_B / A $ | $ I_C / A $ |
| :---: | :---: | :---: | :---: |
| 1 | 0.18 | 0.24 | 0.42 |
| 2 | 0.22 | 0.22 | 0.44 |
| 3 | 0.20 | 0.26 | 0.46 |
| 4 | 0.14 | | |

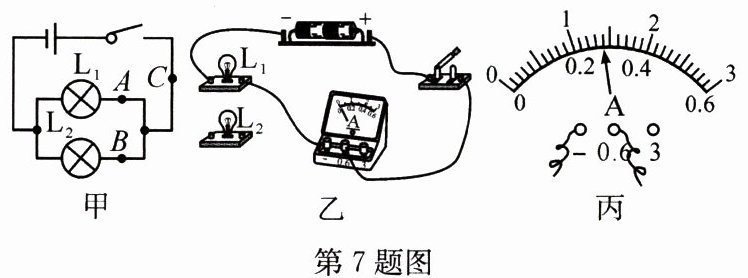

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的实物电路连接完整,使电流表测量流过小灯泡 $ L_1 $ 的电流。连接电路时应______开关。
(2)用电流表分别测量 $ A $、$ B $、$ C $ 三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第 4 次实验中 $ B $ 点的电流如图丙所示,则 $ I_B = $______ $ A $；分析数据可知：该并联电路中电流的特点是______。(用公式表达)
(3)在第 2 次实验中测得 $ A $、$ B $ 两点的电流相等,原因可能是______。

答案：

(1) 　断开　
(2)0.28 $ I_{C}=I_{A}+I_{B} $　
(3)选用了规格相同的灯泡

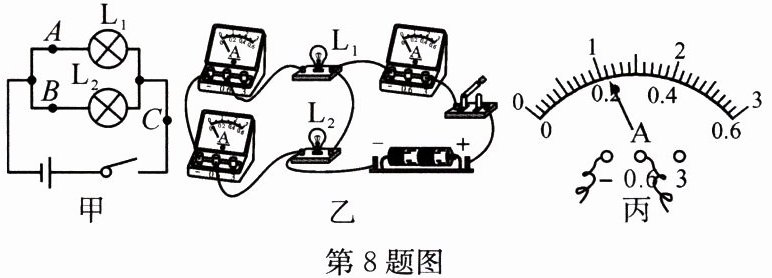

8. 在“探究并联电路中干路电流与各支路电流的关系”实验中,小杰设计的电路图如图甲所示。


(1)小杰用三个电流表同时测量 $ A $、$ B $、$ C $ 三点的电流,连接成如图乙所示的实物电路。他在连接电路时接错了一根导线,请在连接错误的导线上画“×”,然后画出连接正确的导线。
(2)小杰纠正错误后进行实验。某次测量时,电流表的示数如图丙所示,为______ $ A $。

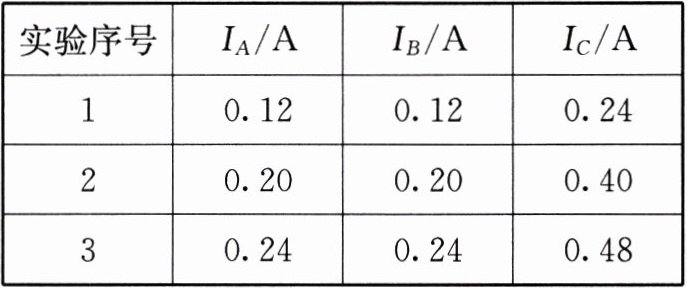

(3)小杰将实验数据记录在下表中。请根据表中的实验数据,写出该并联电路中干路电流与各支路电流的关系表达式：______。
| 实验序号 | $ I_A / A $ | $ I_B / A $ | $ I_C / A $ |
| :---: | :---: | :---: | :---: |
| 1 | 0.12 | 0.12 | 0.24 |
| 2 | 0.20 | 0.20 | 0.40 |
| 3 | 0.24 | 0.24 | 0.48 |

答案：

(1) 　
(2)0.22 　
(3)$ I_{C}=I_{A}+I_{B} $
