9. 小明和同学们开展了“电路的实际场景应用”的研究活动,通过实践了解到在医院住院部,病人需要护理时,闭合床头开关,就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？

项目：电路的模拟设计
(1)设计呼叫电路时,下列因素中,不需要考虑的是(C)。
A. 护士工作很忙,要用多种信号提醒
B. 能够确定呼叫发出的位置
C. 值班室是否有护士值班
D. 呼叫信号的强弱

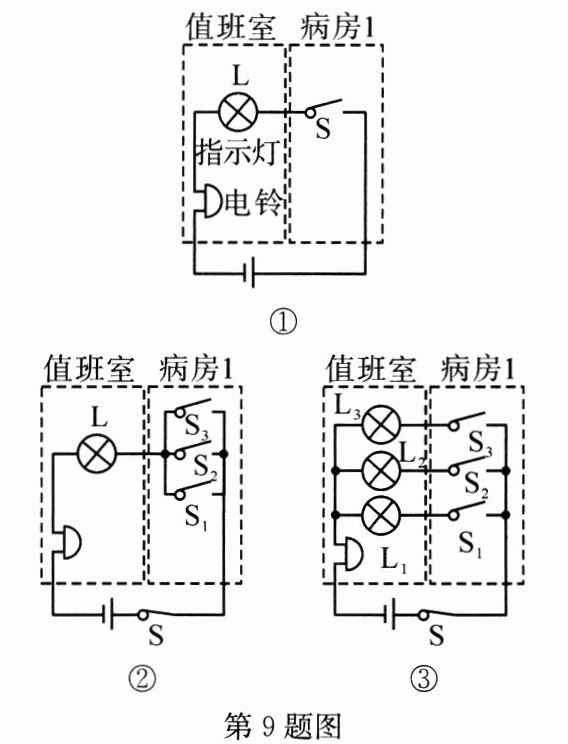

(2)小李以一个病房只有一张病床为例,设计了图①所示的电路。该电路能不能达到呼叫目的？答：能。
(3)当一个病房有三张病床时,小杨设计的电路如图②所示,小张设计的电路如图③所示。对比这两个电路,图③电路的优点是能确定发出呼叫的具体床位。
(4)关于呼叫电路的器材选择,下列说法不合理的是(D)。
A. 电源能长时间稳定供电
B. 电铃的铃声不宜太大
C. 病房开关必须安全且使用方便
D. 指示灯要能照亮值班室

答案：
(1)C
(2)能
(3)略
(4)D
