7. (2023·深圳)已知：电源电压恒为$3 V$,小灯泡额定电压为$2.5 V$,滑动变阻器的规格是“$30 Ω 1.2 A$”。

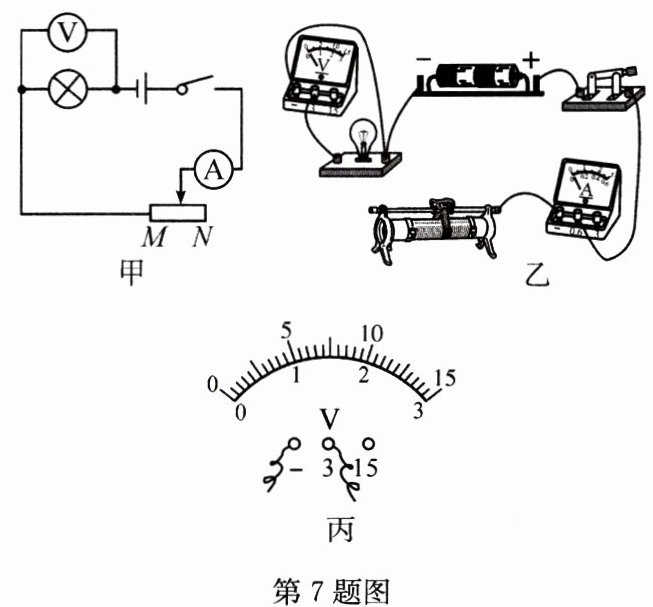

(1)请帮助亮亮根据电路图,连接实物图。(要求：滑片在最右端时,滑动变阻器接入的电阻最大)
(2)在闭合开关前,滑动变阻器滑片需要调到______(选填“$M$”或“$N$”)端。
(3)亮亮经检查发现电路连接正确,并且电路元件没有故障后,闭合开关,发现小灯泡不发光,电流表偏转角度很小,故障原因是：______,接下来亮亮的操作方法是：______。
(4)实验数据如下表：

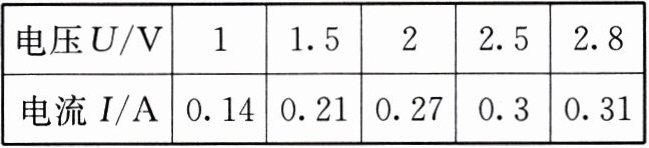

|电压$U/V$|1|1.5|2|2.5|2.8|
|电流$I/A$|0.14|0.21|0.27|0.3|0.31|

正常发光时,小灯泡的电阻是______$Ω$。(结果保留一位小数)
(5)由实验数据说明：小灯泡的电阻随电压的增大而______(选填“增大”“减小”或“不变”)。
(6)小白在电路连接正确后,闭合开关,小灯泡亮了一下之后就熄灭,电流表无示数,电压表有示数,请在图丙中,画出电压表指针指的位置。(用带箭头的线段表示)
(2)N
(3)灯泡的实际功率很小 移动滑动变阻器滑片
(4)8.3
(5)增大

答案：
(2)N
(3)灯泡的实际功率很小 移动滑动变阻器滑片
(4)8.3
(5)增大

8. (2024·山东泰安)某同学利用有关器材测量定值电阻$R_{x}$的阻值。可选用的器材有电源(电压恒为$6 V$)、三个滑动变阻器(规格分别为a：“$5 Ω 2 A$”,b：“$30 Ω 2 A$”和c：“$50 Ω 1 A$”)、电流表(有$0～0.6 A和0～3 A$两个量程)、电压表(有$0～3 V和0～15 V$两个量程)、开关、导线等。该同学根据甲电路图,进行了正确的实验操作,当滑动变阻器滑片$P$处于中间位置附近时,电表示数如图乙、丙所示。请你根据以上信息回答问题：

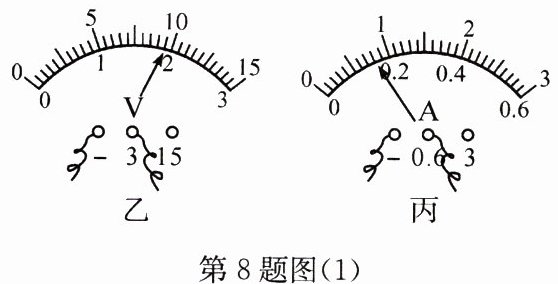

(1)图乙中电压表的示数为1.9$V$,图丙中电流表的示数为0.16$A$,本次测量的$R_{x}$阻值为11.9$Ω$(精确到$0.1 Ω$)。

(2)实验中选择的滑动变阻器是c(选填“a”“b”或“c”)。

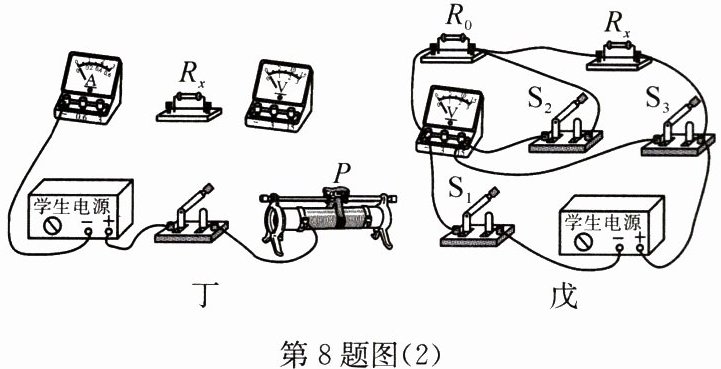

(3)请根据甲电路图,正确选择电表量程,用笔画线代替导线,完成图丁所示实物图的连接。

(4)该同学进行了实验创新,利用阻值为$R_{0}$的定值电阻和电压表等器材,测量$R_{x}$的阻值。设计了如图戊所示的电路,经检查无误后进行实验。请将实验过程补充完整：
①闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$,读出电压表的示数,记为$U_{1}$；
②保持$S_{1}$处于闭合状态,断开开关$S_{3}$,闭合开关$S_{2}$,使电压表测$R_{0}$(选填“$R_{0}$”或“$R_{x}$”)两端电压,记为$U_{2}$；
③用已知物理量和测得量的符号表示出$R_{x}$的电阻,$R_{x} = $$\frac{U_{1}-U_{2}}{U_{2}}R_{0}$。

答案：
(1)1.9 0.16 11.9
(2)c
(4)$R_{0}$ $\frac{U_{1}-U_{2}}{U_{2}}R_{0}$
