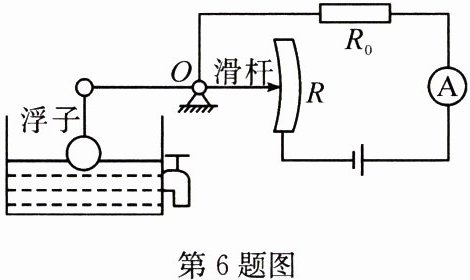

6. (2024·湖北武汉)如图是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动。下列说法错误的是(D)

A.定值电阻和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零
【敏感电阻引起的动态电路】

答案： D

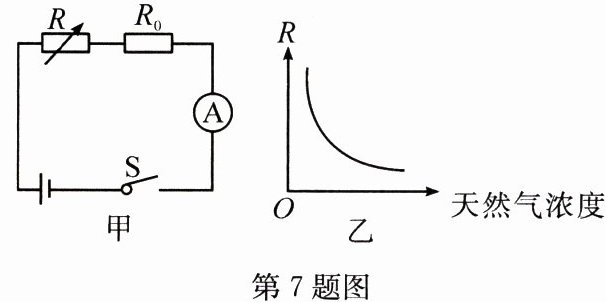

7. 如图甲所示,是某学校科技小组的同学设计的天然气泄漏检测电路,电源电压保持不变,R₀为定值电阻,R为气敏电阻,气敏电阻R的阻值随天然气浓度变化的曲线如图乙所示。当电路中的电流达到临界电流时,报警电路报警,以保证安全。下列说法正确的是(D)

A.当天然气浓度增大时,R的阻值变大
B.当天然气浓度增大时,电流表的示数变小
C.制作气敏电阻所使用的材料是超导体
D.若要调低天然气的报警浓度,可将定值电阻R₀换成阻值小一点的电阻

答案： D

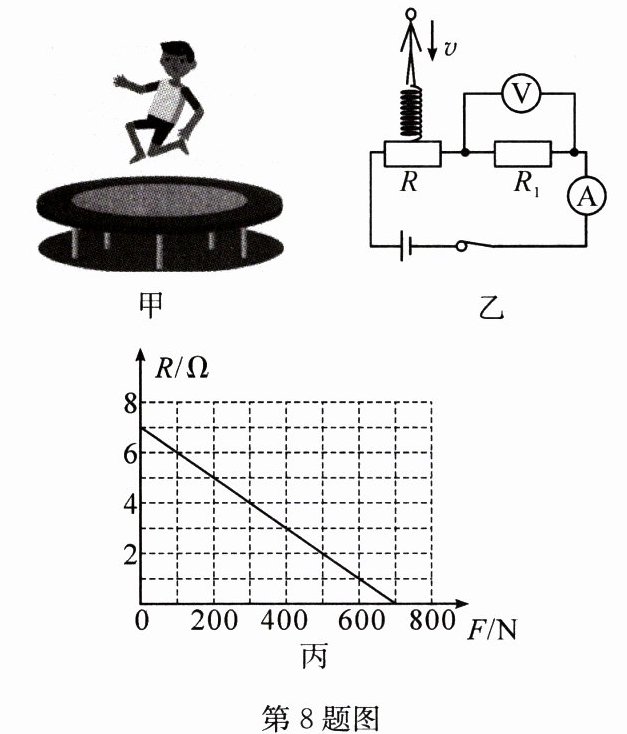

8. 某物理兴趣小组设计了一种测定蹦床(图甲)所受压力的装置,其原理如图乙所示。压敏电阻的阻值随压力的变化而变化,其阻值R与压力F的关系如图丙所示。下列说法正确的是(B)

A.当压力增大时,电压表的示数变小
B.当压力增大时,电压表与电流表的示数之比不变
C.当压力增大时,电流表的示数变小
D.若电流表无示数,电压表有示数,则电阻R短路

答案： B
