2. (2024·江苏徐州)如图所示,电源电压不变,灯泡$L$上标有“$6V\ 3W$”字样,$R_{1}$、$R_{2}$为定值电阻。当$S$闭合,$S_{1}和S_{2}$断开时,灯泡$L$正常发光,$L和R_{1}的功率之比为3:1$；当开关都闭合时,$R_{1}和R_{2}的功率之比为4:1$。求：
(1) 灯泡$L$正常发光时的电阻；
(2) 开关都闭合时,$R_{2}$的功率。

答案： 2.
(1)12 Ω
(2)4 W

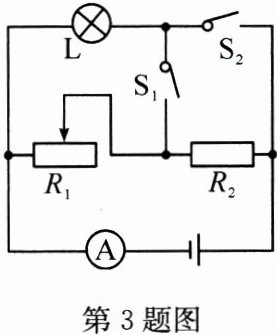

3. 如图,电源电压恒定,小灯泡上有“$6V\ 3W$”字样。定值电阻$R_{2}的阻值为10\Omega$,$R_{1}$为滑动变阻器,开关$S_{1}$、$S_{2}$都闭合时,$L$恰好正常发光,电流表示数为$1.1A$。请回答下列问题：
(1) 小灯泡正常发光时的电流是多少？
(2) 电源电压是多少？$S_{1}$、$S_{2}$都闭合时,滑动变阻器$R_{1}$接入电路的阻值是多少？
(3) $S_{1}$、$S_{2}$都断开,调节滑动变阻器$R_{1}的滑片使R_{2}的电功率为R_{1}电功率的2$倍时,$R_{2}$消耗的电功率是多少？

答案： 3.
(1)0.5 A
(2)6 V 10 Ω
(3)1.6 W
