《2025年新课程实践与探究丛书九年级物理上册教科版》

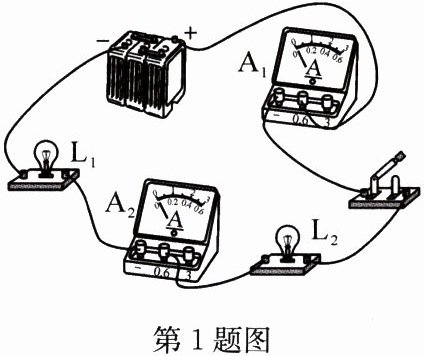

1. 在探究串联电路中的电流大小特点时,闭合开关后,发现灯泡 $ L_1 $ 发光较暗,灯泡 $ L_2 $ 发光较亮,如图所示,则两个电流表的示数大小关系是(B)

A.$ I_1 ＞ I_2 $
B.$ I_1 = I_2 $
C.$ I_1 ＜ I_2 $
D.无法确定

答案： B

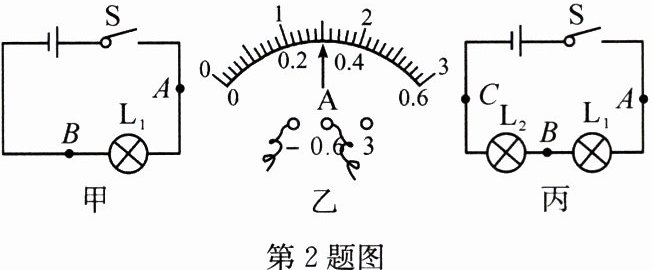

2. (2024·江苏苏州)探究串联电路中电流的特点。

(1)猜想：由于用电器耗电,电流流过用电器后会减小。
(2)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在 $ A $、$ B $ 两点间,闭合开关发现电压表有示数,说明有可能存在$ L_{1} $断路故障。
(3)排除故障后,用电流表测出 $ A $ 点电流,如图乙所示,则 $ I_A = $0.3 $ A $,再测出 $ B $ 点电流,得到 $ A $、$ B $ 两点电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论。由此判断猜想是错误的。
(4)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量 $ A $、$ B $、$ C $ 三点的电流,得出 $ I_A = I_B = I_C $；小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程：因为灯泡两端电流相等,即$ I_{A}=I_{B} $、$ I_{B}=I_{C} $,所以$ I_{A}=I_{B}=I_{C} $。
【并联电路中电流的特点、实验】

答案：
(2)$ L_{1} $断路　
(3)0.3　错误　
(4)因为灯泡两端电流相等,即$ I_{A}=I_{B} $、$ I_{B}=I_{C} $,所以$ I_{A}=I_{B}=I_{C} $

3. 如图所示,在探究“并联电路的电流规律”时,闭合开关 $ S $ 后,电流表 $ A_1 $ 的示数是 $ 0.1 \, A $,电流表 $ A $ 的示数是 $ 0.4 \, A $,则电流表 $ A_2 $ 的示数是(C)

A.$ 0.1 \, A $
B.$ 0.2 \, A $
C.$ 0.3 \, A $
D.$ 0.4 \, A $

答案： C
