《2025年新课程实践与探究丛书九年级物理上册教科版》

7. 某电饭锅内部电加热器原理电路如图所示,它有烧煮和保温两挡。开关$S$断开时,电饭锅处于保温挡。已知$R_{1} = 605\ \Omega$,电饭锅烧煮时的功率是保温时的$11$倍,则$R_{2} = $60.5$\Omega$；该电饭锅烧煮$20\ min$,保温$10\ min$总共产生的电热是$1.104×10^{6}$$J$。(不计热量损失)

答案： 保温 60.5 $1.104×10^{6}$

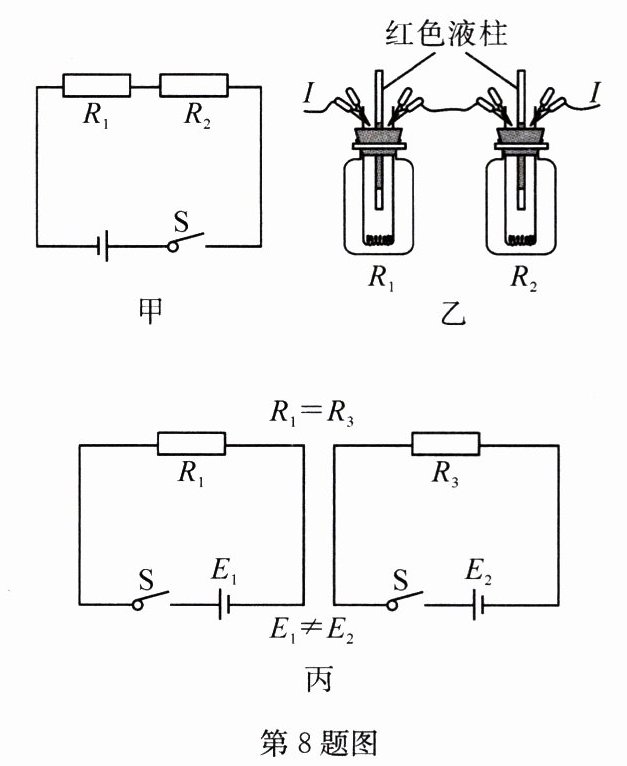

8. 小松同学用如图所示的实验装置“探究电流的热效应与电阻的关系”。
(1)实验中小松同学设计了如图甲的电路图,连接电路后通过观察图乙中液柱上升的高度来比较电流产生的热量的多少,他把$R_{1}和R_{2}$串联的目的是控制电流相等。
(2)为达到实验目的,选择的$R_{1}$、$R_{2}$两电阻丝的阻值应不相等(选填“相等”或“不相等”)。
(3)小松同学想进一步探究电流的热效应与其他因素的关系,于是设计了如图丙所示的电路图,对比两图,他是在探究电流的热效应与电流大小的关系。
(4)小松同学想通过理性探究的方式,得到电流的热效应与其影响因素的定量关系,他对公式进行梳理时发现,可以根据电功公式和欧姆定律进行推导,若定值电阻通电时将电能全部转化为内能,即$Q = W = $$UIt$,再根据欧姆定律有$U = IR$,就可推导出热量的计算公式：$Q=I^{2}Rt$。

答案：
(1)液柱上升的高度 电流相等
(2)不相等
(3)电流大小
(4)$UIt$ $Q=I^{2}Rt$
