《2025年新课程实践与探究丛书九年级物理上册教科版》

8. 如图所示,闭合开关后,整个电路正常工作。突然一盏灯熄灭,其中两只电表示数都变大,则该电路可能发生的故障为(C)
第 8 题图：
A.$ L_1 $ 断路或 $ L_2 $ 短路
B.$ L_1 $ 短路或 $ L_2 $ 断路
C.$ L_1 $ 短路或 $ L_2 $ 短路
D.$ L_1 $ 断路或 $ L_2 $ 断路

答案： C

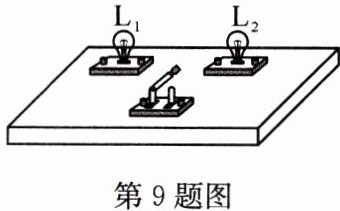

9. 如图所示,一个有盖的木盒,盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内),开关闭合,下列说法不正确的是(B)
第 9 题图：
A.如果两灯都亮,两灯可能是串联,也可能是并联
B.若用电压表测得两灯的电压相等,则两灯一定是并联
C.若用电压表测得两灯的电压不相等,则两灯一定是串联
D.若用电流表测量通过两灯的电流不相等,则两灯一定是并联

答案： B

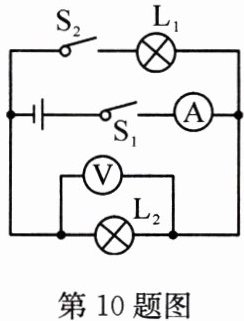

10. (2024·重庆)如图所示,电源电压保持不变,$ L_1 $ 和 $ L_2 $ 是两个相同的小灯泡。先闭合开关 $ S_1 $,记录两电表示数；再闭合开关 $ S_2 $,电流表和电压表示数变化情况是(C)
第 10 题图：
A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变

答案： C

11. (2024·广东)探究串联电路中电压的规律：
第 11 题图：
甲：
乙：
丙：

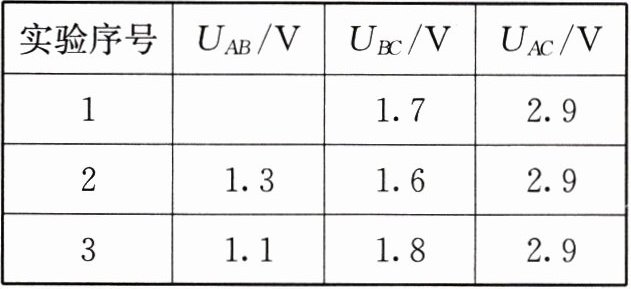

表格：
| 实验序号 | $ U_{AB} / V $ | $ U_{BC} / V $ | $ U_{AC} / V $ |
| :---: | :---: | :---: | :---: |
| 1 | | 1.7 | 2.9 |
| 2 | 1.3 | 1.6 | 2.9 |
| 3 | 1.1 | 1.8 | 2.9 |
(1)根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2)连接电路时,开关应处于______状态,正确连接电路后,闭合开关,若灯 $ L_2 $ 断路,则 $ L_1 $ 两端______(选填“有”或“无”)电压。
(3)用电压表分别测出电压 $ U_{AB} $、$ U_{BC} $ 和 $ U_{AC} $。其中测 $ U_{AB} $ 时,电压表的示数如图丙所示,示数为______ $ V $。接着更换不同规格的灯泡并多次实验,数据记录见表：

1. 分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端电压______。
2. 为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：

(1)　
(2)断开　无　
(3)1.2　①之和　②更换电压不同的电源多次实验
