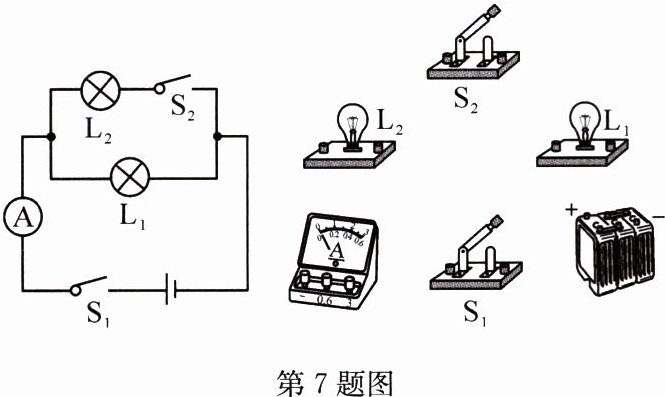

7. 请根据图中的电路图连接实物图,导线不能交叉。

答案：

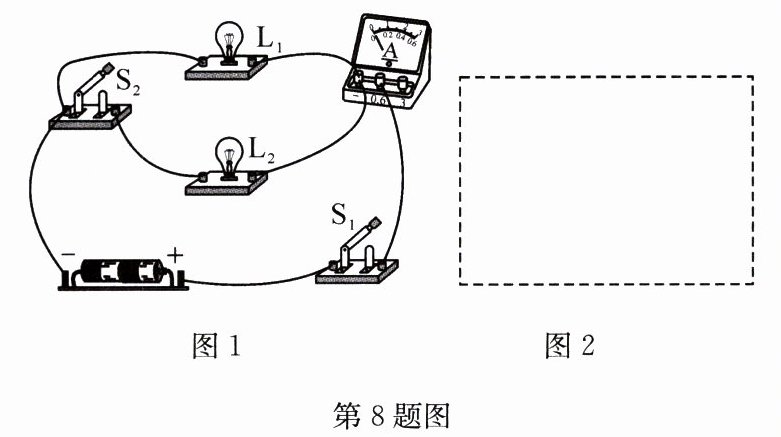

8. 请根据图1所示的实物图,在图2中画出对应的电路图。

答案：

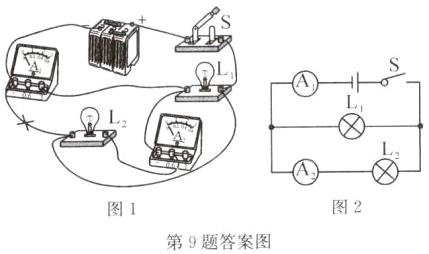

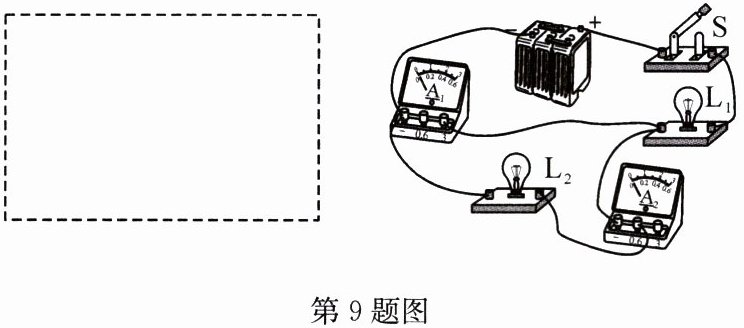

9. 请在原图上只改动一根导线,让$L_{1}$、$L_{2}$并联,电流表$A_{1}$测干路电流,$A_{2}测灯L_{2}$的电流,开关控制所有用电器,并在虚线框内画出相应的电路图。(要求：在需要改动的导线上画“$×$”,用笔画线代替导线将改动后的导线画出,导线不许交叉)

答案：

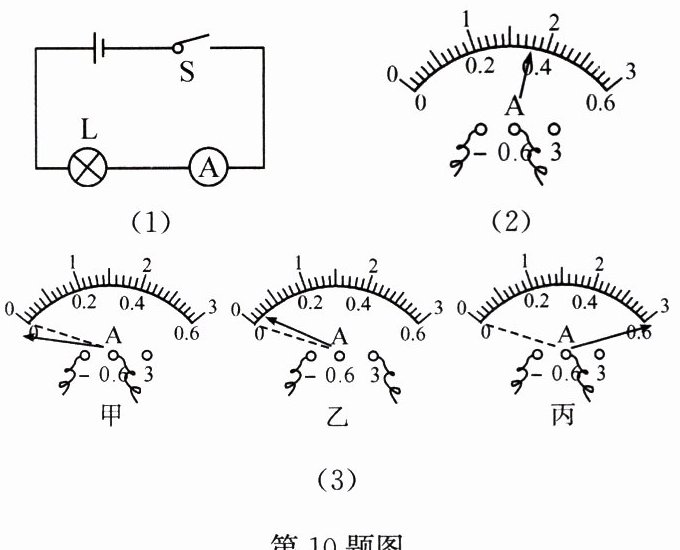

10. 如图(1)所示是用电流表测量电路中电流的电路图。

(1)在连接电路过程中,开关应该断开；为了选定电流表的量程,应该先用电流表的大量程试触一下。
(2)如果电流表示数如图(2)所示,则测出的电流是0.36$\mathrm{A}$。若该同学发现同桌读出的电流数据是自己的$5$倍,请指出同桌错误的原因：选的是小量程，却按大量程读的数。
(3)甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关时,发现电流表指针摆动分别出现了如图(3)甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。
甲同学的问题：电流表的正负接线柱接反了；
乙同学的问题：电流表选择的量程太大了；
丙同学的问题：电流表选择的量程太小了。

答案：
(1)断开　大　
(2)0.36　选的是小量程，却按大量程读的数　
(3)电流表的正负接线柱接反了　电流表选择的量程太大了　电流表选择的量程太小了
