《2025年新课程实践与探究丛书九年级物理上册教科版》

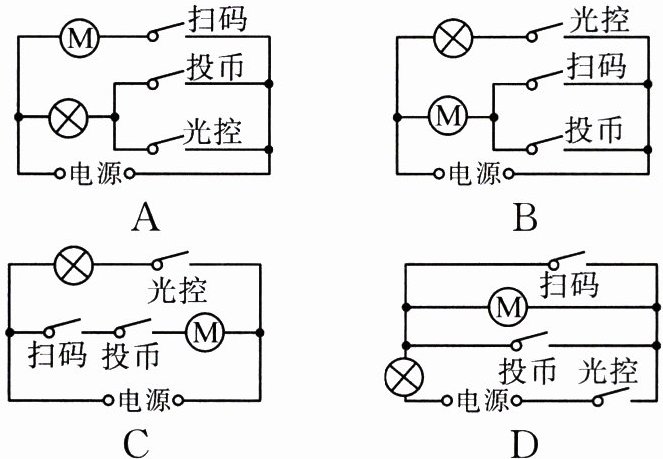

6. 某学校的科创小组自制了“冰淇淋自动售货机”。该售货机可以通过扫码或投币完成自动出售服务。当光线较暗时,光控开关闭合提供照明。下列电路设计符合要求的是(B)

答案： B

7. 某混合动力汽车由一台内燃机和一台电机组成,这台电机既可以充当电动机驱动汽车,又可以充当发电机给蓄电池充电。汽车启动时,内燃机不工作,蓄电池通过电机向车轮输送动力,使汽车行驶；当需要高速行驶或蓄电池储存的电能过低时,改由内燃机工作向车轮输送动力,同时通过电机给蓄电池充电。
(1)当发电机给蓄电池充电时,蓄电池相当于用电器(选填“用电器”或“电源”)。
(2)汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,且其中一个损坏时,另一个仍能正常工作。这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的开关。

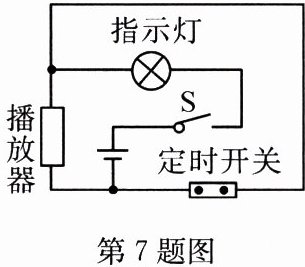

(3)在该混合动力汽车上装有一种定时音乐播放器,其原理如图所示。当闭合开关S,“定时开关”处于闭合状态时,指示灯会(选填“会”或“不会”)亮,播放器不会(选填“会”或“不会”)播放音乐。

答案：
(1)用电器
(2)并联 开关
(3)会不会

8. 为减少碳排放,我国大力推行电动汽车。汽车上的很多元件都涉及了很多物理知识,比如“油门”系统、刹车系统、转向灯等。

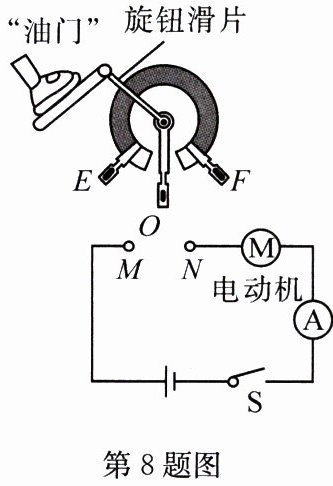

(1)如图中的O、E、F为变阻器的三个接线柱,如果要使驾驶员踩下“油门”时,电路中变阻器阻值减小,电流变大而加快电动机的转速,应该要将变阻器上的E、O两个接线柱分别接入电路M、N处。把开关S改接到电流表和电动机之间的位置上,它的控制作用是不变(选填“改变”或“不变”)的。如果将E和F分别与M和N连接,我们会发现：“油门”系统无效。
(2)当下雨天时,司机会拨动雨刷调节拨杆控制雨刷器(双电机独立驱动)清除前挡风玻璃上的雨水,若其中一个雨刷损坏,另一个雨刷仍能正常工作。这两个雨刷在电路中的连接方式为并联,雨刷调节拨杆相当于电路中的开关。司机踩刹车时,刹车片温度会升高,是因为部分机械能转化为内能,此时能量是守恒(选填“守恒”或“不守恒”)的。

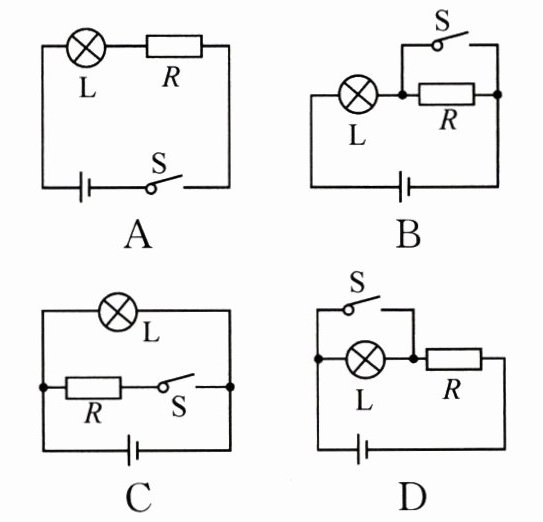

(3)为了提醒驾驶员汽车后备厢的开、关情况,汽车上设置了“后备厢指示灯”以提醒驾驶员。当后备厢关好时,相当于闭合开关,指示灯不亮；当后备厢未关好时,相当于断开开关,指示灯发光。下列电路图符合要求的是(D)

答案：
(1)E、O 不变 “油门”系统无效
(2)并联 开关 守恒
(3)D
